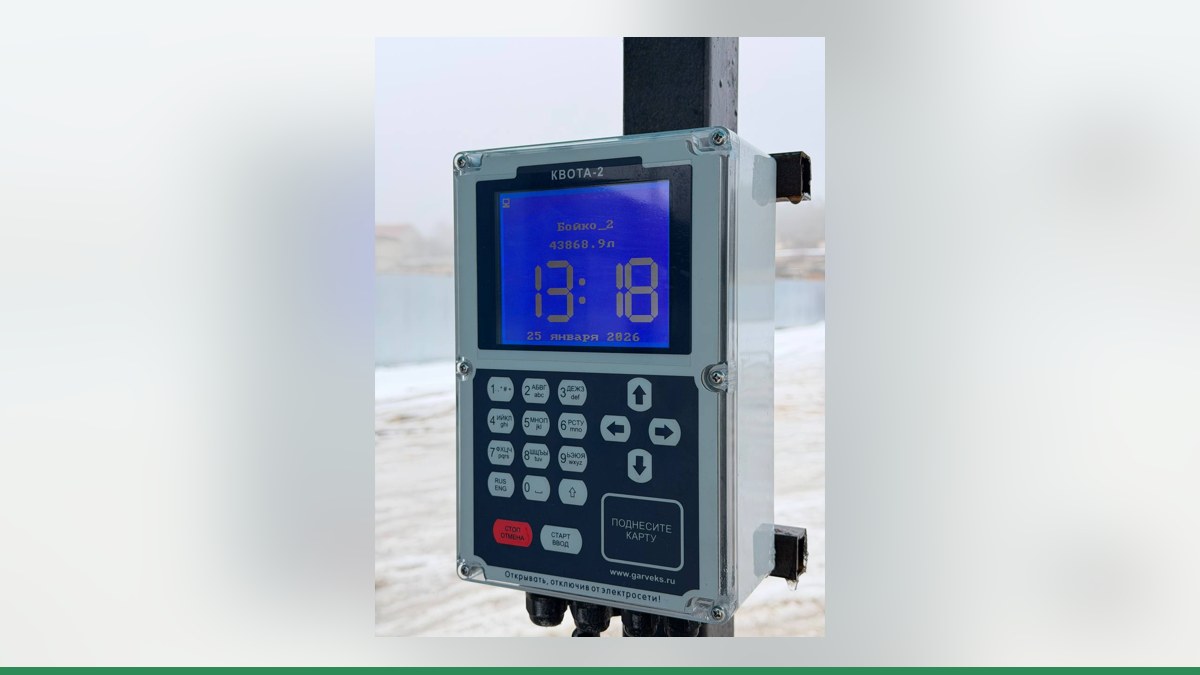

Прямое подключение ТРК Wayne к контроллеру «Квота»: импульсы, насос, клапан

Владельцы мини-АЗС, КАЗС, МАЗС и ведомственных заправок часто приходят к одной задаче: колонка Wayne работает, а учёт топлива нужно вести в единой системе. Контроллеры учёта топлива «Квота» производства «Гарвекс» умеют управлять колонкой двумя способами — прямым подключением и по линии RS-485. Ниже разберём первый вариант: импульсы генератора, насос, клапан и датчик пистолета.

Что внутри колонки Wayne и что важно для учёта

Wayne (Dresser Wayne, впоследствии Wayne — подразделение GE Energy, сегодня входит в Dover Fueling Solutions) — производитель топливораздаточных колонок и электроники для АЗС. В России встречаются как классические колонки с вычислителями X2000 и X2003, так и более новые линейки Global, Ovation, Vista и Helix.

Гидравлический блок колонки — это насос, поршневой или иной счётчик, электромагнитные клапаны и импульсный датчик. В современных колонках Wayne применяется встроенный пульсер WIP, который передаёт данные в электронный модуль. Управляет колонкой вычислитель X2000/X2003 либо модуль iGEM (Intelligent Global Electronics Module) в головке колонки; к нему же подключены датчики положения пистолета, дисплеи и пускатели насосов.

Для прямого подключения к «Квоте» ключевой момент один: контроллеру нужен доступ к генератору импульсов, пускателю насоса и клапанам колонки. Если такой доступ есть, «Квота» берёт учёт на себя.

Два пути подключения к «Квоте»

Оба варианта оцениваются только после осмотра колонки инженерами «Гарвекс». Возможность связи по протоколу DART (RS-485) с контроллером «Квота» не подтверждена — это отдельный вопрос, который решают специалисты.

Прямое подключение: импульсы, насос, клапан

Генератор импульсов

Контроллер сам считает импульсы генератора импульсов колонки. В настройке поста задаётся коэффициент «импульсов на литр» — именно от него зависит, насколько точно «Квота» посчитает отпущенное топливо. Если импульсы пропали, контроллер останавливает насос: налив без учёта не продолжается.

Насос и клапаны

Насос и клапан «Квота» включает через свои реле. На один контроллер Квота-2 или Квота-3 приходится один полноценный пост с двухканальным счётчиком импульсов и клапаном снижения расхода либо два упрощённых поста с одноканальным счётчиком.

Датчик пистолета

Контроллер следит за датчиком пистолета. Тип контакта задаётся в настройке — нормально замкнутый или нормально разомкнутый. Это защита от налива «в никуда» и от работы колонки с извлечённым пистолетом.

Сколько постов можно подключить напрямую

• Квота-2 — до 2 постов;
• Квота-3 — до 4 постов, из них прямым подключением только один полноценный или два упрощённых, остальные — по RS-485;
• Квота-Р — электроника колонки «Нева-Р» в корпусе контроллера на один пост: управление насосом и клапаном, подключение генератора импульсов и датчика пистолета, кнопки «Старт/Стоп». Работает в паре с Квота-2 или Квота-3.

Важно: при прямом подключении протоколы не используются — только провода от генератора импульсов, пускателя насоса, клапанов и датчика пистолета.

Как подключить и настроить учёт

1. Пришлите фото. Владелец отправляет фото шильдика и платы колонки — инженеры «Гарвекс» выбирают схему подключения.
2. Настройка поста в «Квоте». Задаются тип поста, коэффициент импульсов, насос, клапан, датчик пистолета (или адрес по RS-485).
3. Пробный налив в мерник. По результату налива коэффициент импульсов поправляется до нужной точности.
4. Связь. Подключается канал связи и проверяется, что заправки приходят в АЗС-Онлайн.
5. Учёт людей и топлива. В АЗС-Онлайн заводят водителей, карты, лимиты и отчёты.

Если электроника колонки устарела или несовместима, её можно заменить платой управления ТРК Гарвекс — подбор выполняется по осмотру колонки.

После вмешательства в электронику колонки, влияющую на учёт, нужна поверка — уточните у инженеров.

Протоколы: где они нужны, а где нет

Основной протокол Wayne — DART по RS-485 (скорость 9600 бод); у X2000 встречается и подключение по токовой петле, где переключатель на плате выбирает между петлёй и RS-485. Модуль iGEM поддерживает DART, IFSF LON и ряд других протоколов, выбор задаётся параметром F20.

Но эти протоколы относятся к случаю, когда у колонки своя электроника и она сама считает литры. При прямом подключении они не нужны вовсе. Управление по RS-485 у «Квоты» применяется к колонкам с электроникой «Топаз» и к Квота-Р. Для электроники других марок, включая Wayne, возможность связи проверяют инженеры «Гарвекс» по модели платы — ставить знак равенства между протоколами разных производителей нельзя.

Линия RS-485 — это витая пара, устройства подключаются цепочкой без ответвлений, на концах линии ставятся терминирующие резисторы.

Вывод

Прямое подключение ТРК Wayne к контроллеру «Квота» — рабочий путь там, где есть доступ к генератору импульсов, пускателю насоса и клапанам. Схема здесь простая по смыслу: импульсы, реле насоса, реле клапана, датчик пистолета и правильно заданный коэффициент «импульсов на литр». Но конкретное решение зависит от исполнения колонки — X2000, X2003, Global, Ovation, Vista или Helix, от версии платы и от того, какая электроника стоит в головке.

Поэтому первый шаг простой: отправьте инженерам «Гарвекс» фото шильдика и платы колонки. По ним подберут схему подключения, подскажут, укладываетесь ли вы в один пост прямым подключением, и распишут порядок настройки поста в «Квоте» и вывода заправок в АЗС-Онлайн.
