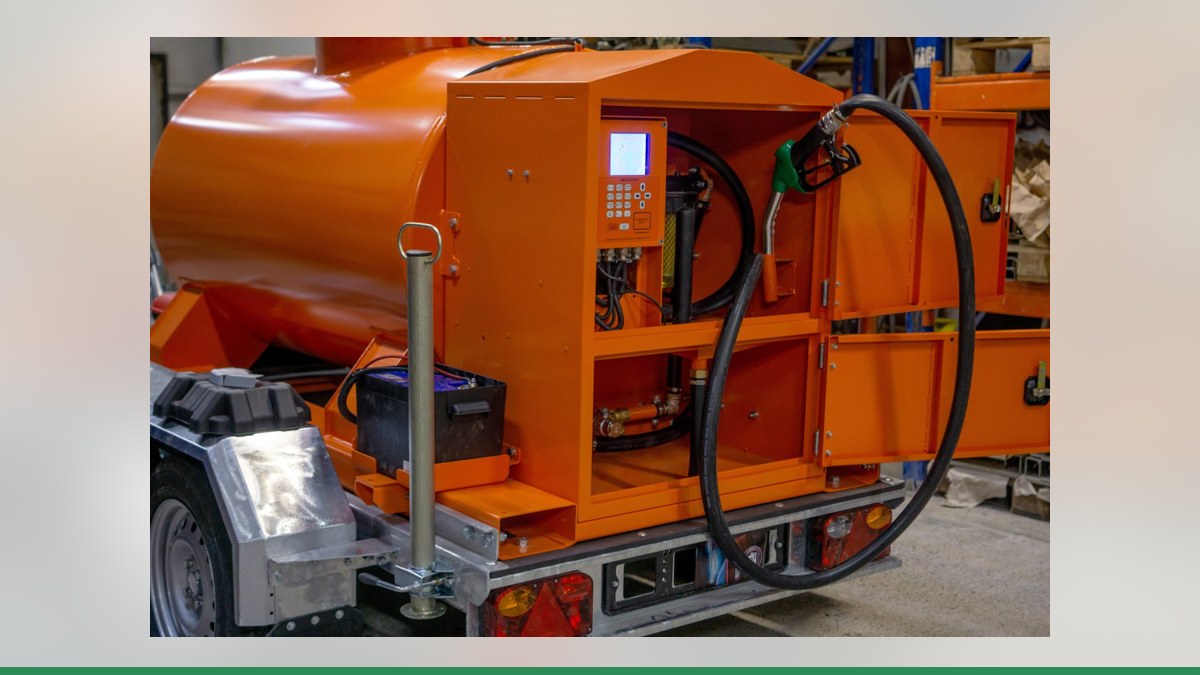

Модернизация блока управления Топаз-306БУ5: подключение к «Квоте» или замена платы

На ведомственной заправке или мини-АЗС задача модернизации обычно возникает, когда нужно включить колонку в автоматизированный учёт. Если в ней установлен блок управления Топаз-306БУ5, не обязательно сразу менять электронику: возможны разные схемы подключения контроллера «Квота». А если существующая плата не подходит для требуемой конфигурации, можно рассмотреть замену. Какой вариант реализуем, инженеры определяют по устройству колонки, её паспорту или фотографиям шильдика и платы.

Что делает Топаз-306БУ5

Топаз-306БУ5 — блок управления рукавом топливораздаточной колонки. Он управляет насосом и клапанами, получает импульсы датчика расхода, показывает дозу на табло и ведёт электронный и электромеханический суммарные счётчики. В зависимости от исполнения датчик расхода может быть одноканальным или двухканальным.

У блока предусмотрено несколько режимов работы: интерфейсный по RS-485, импульсный и ручной. Поэтому на практике сначала выясняют не только модель электроники, но и то, как она включена в конкретную колонку и какой режим используется. Наличие блока 306БУ5 само по себе ещё не означает, что выбранная схема подключения подойдёт без проверки.

При управлении по RS-485 литры считает электроника колонки. Контроллер «Квота» разрешает налив, задаёт дозу и получает результат заправки. В таком варианте колонка сохраняет собственную систему управления, а контроллер добавляет авторизацию и передачу данных в сервис учёта.

Три варианта модернизации

Сначала стоит определить цель: подключить колонку к учёту, обойти несовместимую электронику или заменить её. Варианты различаются тем, кто считает импульсы и управляет исполнительными устройствами.

Подключение по RS-485

Это вариант, когда блок 306БУ5 остаётся управляющей электроникой колонки. «Квота» взаимодействует с ней по RS-485, а дозу считает сама колонка. Для учёта заправок и передачи данных в облачный сервис используют связку «Квота + колонка».

Контроллер «Квота-2» может управлять по RS-485 до двух постов, а «Квота-3» — до четырёх. Число постов и конкретную конфигурацию определяют с учётом оборудования на объекте. При этом протокол RS-485 относится к управлению колонкой с её собственной электроникой: это не то же самое, что прямое подключение.

Прямое подключение

При прямой схеме контроллер сам считает импульсы генератора, а насос и клапаны включает через свои реле. Также учитывается сигнал датчика пистолета. Для такого способа протоколы связи не нужны — используются провода от генератора импульсов, пускателя, клапанов и датчика.

Для одного контроллера «Квота-2» или «Квота-3» предусмотрен один полноценный пост с двухканальным счётчиком импульсов и клапаном снижения расхода либо два упрощённых поста с одноканальным счётчиком. Но нельзя заранее считать, что существующий блок 306БУ5 и проводка позволяют выполнить такое подключение именно на вашей колонке: схему проверяют инженеры по паспорту или фотографиям.

Замена электроники

Замена платы может быть уместна, если имеющуюся электронику нельзя использовать в выбранной схеме учёта или требуется другая конфигурация управления. Плата управления ТРК Гарвекс управляет насосом, клапанами, генераторами импульсов, дисплеем и кнопками колонки.

Подбор делают по осмотру: важно понимать состав оборудования и соединения внутри колонки. Заранее обещать совместимость по одному только обозначению 306БУ5 нельзя — инженерам нужны данные о конкретном исполнении.

Как подключить и настроить учёт

1. Соберите исходные данные. Сфотографируйте шильдик колонки и плату управления так, чтобы читались обозначения и были видны подключения. Если есть паспорт, приложите его.
2. Выберите схему. Инженеры Гарвекс оценивают, можно ли использовать RS-485, подходит ли прямое подключение или стоит рассмотреть замену платы.
3. Настройте пост в «Квоте». Для прямой схемы задают тип поста, коэффициент импульсов, управление насосом и клапаном, тип контакта датчика пистолета. Для RS-485 указывают адрес и настройки внешнего устройства согласно выбранной конфигурации.
4. Проверьте налив. После подключения выполняют пробный налив в мерник и при необходимости корректируют коэффициент учёта. Затем проверяют работу остановки и передачи результата.
5. Подключите сервис учёта. В АЗС-Онлайн можно вести пользователей и лимиты, просматривать заправки и отчёты. Сервис работает в связке с контроллером и колонкой; при потере связи данные сохраняются в контроллере и передаются позже.

После вмешательства в электронику колонки, влияющего на учёт, нужна поверка — уточните у инженеров Гарвекс.

Что выбрать

Если Топаз-306БУ5 исправен и его можно связать с контроллером, разумно сначала проверить вариант RS-485: колонка продолжит считать литры своей электроникой. Прямое подключение рассматривают, когда схеме подходят сигналы генератора, исполнительных устройств и датчика пистолета. Замена платы становится вариантом, если существующую электронику нельзя использовать в требуемой системе.

Чтобы подобрать решение без предположений, отправьте инженерам Гарвекс фото шильдика и платы колонки. По этим данным или паспорту они оценят возможную схему и подскажут, какие проверки понадобятся. Контакты и сервис АЗС-Онлайн — для дальнейшего обсуждения учёта на объекте.
