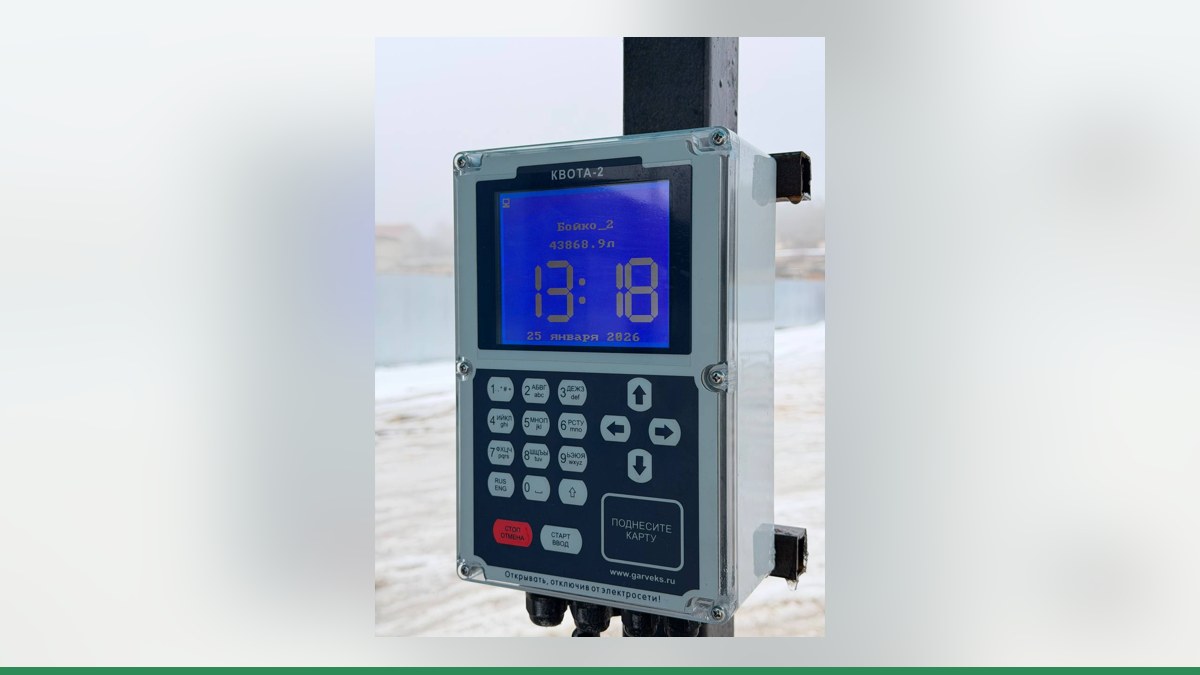

Прямое подключение ТРК «Шельф» к контроллеру «Квота»: импульсы, насос, клапан
Подписывайтесь на рассылку
Раз в неделю будем присылать вам дайджест с самыми полезными статьями.
Сопутствующие товары
Новости |
09 октября, 2026 г.
Время чтения:
5
Для прямого подключения ТРК «Шельф» к контроллеру «Квота» колонка должна передавать импульсы генератора, а контроллер — управлять пуском насоса и клапанами через реле. В таком варианте колонка и контроллер не обмениваются данными по протоколу: «Квота» сама считает импульсы и ведёт учёт отпущенного топлива. Запрос «шельф генератор импульсов подключение контроллера» обычно сводится к главному вопросу: подходит ли конкретная электроника колонки для такой схемы.
У ТРК «Шельф» на валу измерителя установлен датчик импульсов, а величина импульса задаётся в меню колонки. Также в её конструкции предусмотрены электромагнитные отсечной и замедляющий клапаны. Но по одному названию бренда нельзя определить, как именно подключить конкретную колонку: инженеры Гарвекс выбирают схему после осмотра или изучения паспорта и фотографий платы.
Три варианта подключения
Для связи ТРК «Шельф» с «Квотой» рассматривают три пути. Подходящий вариант зависит от платы, версии прошивки и задачи — использовать электронику колонки или заменить её.
| Вариант | Как устроен учёт и управление | Что нужно проверить |
|---|---|---|
| Прямое подключение, импульсный режим PULT | «Квота» считает импульсы генератора и управляет пуском через реле | Выход генератора импульсов, насос, клапаны, датчик пистолета и возможность подключения |
| Управление по RS-485 | Колонка со своей электроникой считает литры; «Квота» разрешает налив, задаёт дозу и получает результат | Совместимость платы и прошивки колонки с контроллером |
| Замена платы | Вместо штатной электроники устанавливают плату управления ТРК Гарвекс | Возможность и состав замены определяют после осмотра колонки |
Прямое подключение: импульсы и реле
В меню ТРК «Шельф» предусмотрен режим PULT — импульсное управление от пульта. При прямой схеме «Квота» получает импульсы генератора, включает насос и клапан через свои реле, контролирует датчик пистолета и прекращает работу насоса, если импульсы пропадают. Для этого соединяют соответствующие цепи генератора импульсов, пускателя насоса, клапанов и датчика пистолета. Протоколы обмена при прямом подключении не используются.
В настройках «Квоты» задают коэффициент «импульсов на литр». Его нельзя подбирать только по названию колонки: нужно учитывать настройку генератора импульсов и проверить фактический налив. Например, для «Шельф» величина импульса задаётся в меню; в качестве примера в документации указан вариант 10 мл, то есть 100 импульсов на литр. Это не универсальная настройка для каждой колонки.
Пуск насоса и управление клапанами — отдельная часть схемы, не связанная с подсчётом импульсов. До подключения важно установить, какие цепи и элементы доступны в конкретном исполнении, и согласовать их с релейными выходами контроллера. Тип контакта датчика пистолета также учитывают при настройке.
Для одного контроллера «Квота-2» или «Квота-3» предусмотрен один полноценный пост прямого подключения с двухканальным счётчиком импульсов и клапаном снижения расхода либо два упрощённых поста с одноканальным счётчиком. Подробнее о возможностях моделей — контроллер Квота-2 и контроллер Квота-3.
Когда рассматривают RS-485
При управлении по RS-485 колонка работает со своей электроникой: сама считает литры, а контроллер выдаёт разрешение на налив, задаёт дозу и принимает результат. Это не прямое подключение по импульсам.
В меню ТРК «Шельф» можно выбрать собственный протокол SHELF, «АЗТ 2.1» или PULT. Наличие у колонки интерфейса RS-485 само по себе не подтверждает совместимость с «Квотой». Возможность связи по RS-485 инженеры Гарвекс проверяют по модели платы и версии прошивки. Нельзя считать, что поддержка протокола одной марки автоматически означает поддержку протокола другой.
Если штатную электронику не удаётся использовать
Если плата колонки устарела или не подходит для выбранной схемы, можно рассмотреть замену на плату управления ТРК Гарвекс. Она управляет насосом, клапанами, генераторами импульсов, дисплеем и кнопками колонки. Возможность замены и подходящую конфигурацию определяют по осмотру оборудования.
Как подключить и настроить учёт
- Передайте данные о колонке. Сфотографируйте шильдик и плату, а также подготовьте паспорт, если он есть. По этим данным инженеры Гарвекс оценят возможную схему.
- Выберите способ управления. Уточните, подходит ли прямой импульсный вариант PULT, можно ли использовать RS-485 или потребуется замена платы. До этого не следует подключать провода по аналогии с другой колонкой.
- Настройте пост в «Квоте». При прямой схеме задают тип поста и коэффициент импульсов, настраивают насос, клапан и датчик пистолета. Для RS-485 проверяют адрес и параметры подключения, согласованные для выбранной конфигурации.
- Проверьте работу наливом. Выполните пробный налив в мерник, сравните показания и при необходимости скорректируйте коэффициент импульсов.
- Подключите передачу данных. После настройки проверьте, что заправки поступают в сервис учёта, если он используется.
При настройке RS-485 для линии применяют витую пару; устройства подключают цепочкой, без ответвлений, а на концах устанавливают терминирующие резисторы. Эта схема относится к линии связи и не заменяет проверку совместимости протокола колонки с контроллером.
После вмешательства в электронику колонки, влияющую на учёт, нужна поверка — уточните у инженеров.
Итог
Прямое подключение ТРК «Шельф» к «Квоте» строится на импульсах и релейном управлении насосом и клапанами, без протокола обмена. Если планируется управление по RS-485, совместимость проверяют отдельно; третий вариант — замена штатной платы. Чтобы подобрать схему для вашей мини-АЗС, КАЗС, МАЗС или ведомственной заправки, отправьте инженерам Гарвекс фото шильдика и платы колонки через контакты Гарвекс.
