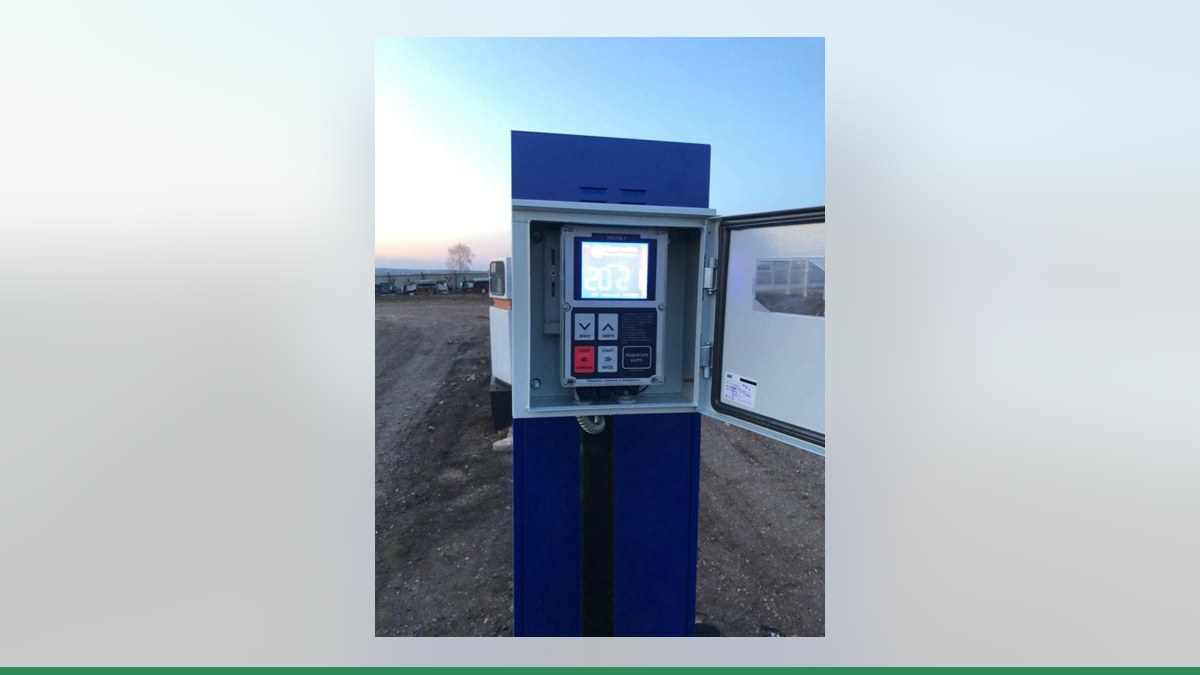

Шельф 1(2)КЕД-90-0,25: устройство и подключение к контроллеру учёта топлива «Квота»

ТРК «Шельф 1(2)КЕД-90-0,25» используют для отпуска жидкого топлива с расходом до 90 л/мин. Для владельца мини-АЗС или ведомственной заправки важен не только подбор колонки, но и способ передать данные о наливе в систему учёта. Подключение к контроллеру «Квота» может выполняться по импульсному принципу, через RS-485 или после замены электроники. Какой вариант подойдёт, инженеры Гарвекс определяют по модели и состоянию платы, её прошивке, паспорту или фотографиям.

Что представляет собой Шельф 1(2)КЕД-90-0,25

Это исполнение колонки с номинальным расходом 90 л/мин. Для жидкого топлива минимальная доза составляет 2 л. Погрешность измерения — ±0,25 %, а на минимальной дозе — ±0,5 %. Условный проход всасывающего трубопровода — 40 мм, раздаточного рукава — 20 мм; тонкость фильтрования — до 60 мкм. Длина рукава — не менее 3,7 м.

Питание колонки — 220/380 В, рабочий диапазон температуры — от −35 до +45 °C. Заявленный срок службы — не менее 12 лет. Эти параметры стоит учитывать при оценке места установки и состояния оборудования, но они сами по себе не определяют способ подключения к учётной системе.

Основные узлы колонки

В нижнем корпусе размещены самовсасывающие насосы со встроенными фильтром, обратным клапаном и газоотделителем, а также четырёхпоршневые измерители объёма. В верхнем корпусе находятся электронно-счётный блок и узел управления двигателем и клапанами.

На валу измерителя установлен датчик импульсов. Величина импульса задаётся в меню колонки: например, настройке 10 мл соответствуют 100 импульсов на литр. Это пример настройки, а не универсальный коэффициент для любого экземпляра: значение для учёта необходимо проверить на конкретной колонке и при пробном наливе.

Подачу топлива регулируют электромагнитные отсечной и замедляющий клапаны. Положение пистолета определяется контактом в держателе. Доступ в меню — по ключам Dallas. В колонке можно выбрать один из режимов управления: «SHELF», «АЗТ 2.1» или PULT. При смене протокола колонку необходимо перезагрузить.

Три варианта подключения к «Квоте»

Способ интеграции зависит от электроники колонки и требований к работе поста. Важно различать прямое подключение и обмен по RS-485: при прямом подключении протоколы не используются — контроллер получает импульсы и управляет оборудованием через реле. RS-485 нужен для управления колонкой с собственной электроникой.

Прямое подключение: импульсы и реле

В импульсном варианте контроллер учитывает импульсы датчика, включает насос и клапаны через свои реле, а также отслеживает датчик пистолета. Если импульсы прекращаются, контроллер останавливает насос. Для настройки указывают коэффициент импульсов на литр и тип контакта датчика пистолета — нормально замкнутый или нормально разомкнутый.

В меню колонки для такого способа используется PULT — импульсное управление от пульта. Схему проводки и назначение подключений нельзя выбирать наугад: их сверяют с документацией и фактической платой. Например, контроллер учёта топлива «Квота-2» поддерживает прямое подключение поста; ограничения по числу постов и составу оборудования зависят от модели контроллера и конфигурации.

Управление по RS-485

В этом варианте у колонки остаётся собственная электроника: она считает объём, а «Квота» передаёт команды и получает результат. В меню «Шельф» выбирают предусмотренный режим, однако наличие RS-485 не означает автоматической совместимости с контроллером. Возможность обмена проверяют инженеры Гарвекс по модели платы и версии прошивки. Нельзя заранее считать протоколы разных производителей взаимозаменяемыми.

Для линии используют витую пару: устройства соединяют цепочкой, без ответвлений, а на концах устанавливают терминирующие резисторы. Конкретную схему и настройки для этой колонки необходимо согласовать до подключения. Подробнее о плате управления можно прочитать на странице платы управления ТРК Гарвекс.

Замена платы управления

Если штатная электроника устарела или не подходит для выбранного способа интеграции, рассматривают замену на плату управления ТРК Гарвекс. Плата управляет насосом, клапанами, генераторами импульсов, дисплеем и кнопками колонки. Возможность установки и необходимая конфигурация определяются после осмотра оборудования.

Как подключить и настроить учёт

1. Подготовьте данные о колонке. Сфотографируйте шильдик и плату, запишите исполнение и передайте материалы инженерам Гарвекс. По ним или по паспорту специалисты оценят возможные схемы.
2. Выберите способ управления. Для PULT рассматривают импульсный вариант с релейным управлением; для RS-485 сначала проверяют плату и прошивку; при неподходящей электронике оценивают замену платы.
3. Настройте пост в «Квоте». В зависимости от схемы указывают тип поста, коэффициент импульсов, управление насосом и клапанами, тип датчика пистолета либо адрес по RS-485. Конкретные параметры связи определяют по оборудованию.
4. Проведите пробный налив в мерник. Проверьте, как колонка отмеряет топливо и как результат отображается в учёте. Если требуется, поправьте коэффициент импульсов и повторите проверку.
5. Проверьте передачу данных. При использовании облачного сервиса убедитесь, что заправки поступают в систему, а затем настройте водителей, карты или пин-коды, лимиты и отчёты. Сервис АЗС-Онлайн работает в связке «Квота + колонка».

После вмешательства в электронику колонки, влияющего на учёт, нужна поверка — уточните у инженеров.

Итог

Для «Шельф 1(2)КЕД-90-0,25» возможны три пути интеграции: импульсный режим PULT, управление по RS-485 при подтверждённой совместимости или замена платы. Необходимы проверка конкретной электроники, настройка поста и пробный налив — одного названия модели колонки недостаточно, чтобы гарантировать схему.

Чтобы подобрать вариант подключения, отправьте инженерам Гарвекс фото шильдика и платы колонки. Это поможет оценить состояние оборудования и согласовать дальнейшие шаги до монтажа.
