Для владельца мини-АЗС, КАЗС или ведомственной заправки модернизация Шельф 2КЕД-50-0,25 — это выбор между подключением к системе учёта через импульсы, обменом по RS-485 и заменой электроники колонки. Необходимый вариант зависит от установленной платы, её версии и состояния оборудования. Поэтому схему нельзя считать заранее гарантированной: её определяют инженеры Гарвекс по осмотру колонки или по паспорту и фотографиям платы.
Шельф 2КЕД-50-0,25 рассчитана на двух потребителей одновременно и может иметь до десяти раздаточных рукавов — в зависимости от числа видов топлива и насосов. Расход составляет 50 л/мин, заявленная погрешность — ±0,25 %. На каждый рукав предусмотрены электромагнитные клапаны, датчик импульсов и датчик положения крана. Эти узлы важны при выборе способа подключения: «Квоте» нужно получать данные о наливе и управлять его запуском и остановкой.
Три варианта модернизации
Для интеграции с «Квотой» рассматривают три сценария. Они различаются тем, какая электроника считает отпущенный объём и каким способом контроллер получает данные от колонки.
| Вариант | Как организован учёт | Что нужно проверить |
|---|---|---|
| Прямое подключение | «Квота» считает импульсы датчика и управляет оборудованием через реле. Протоколы связи не используются. | Возможность подключения импульсного выхода, насоса, клапанов и датчика положения крана |
| RS-485 | Колонка со своей электроникой считает литры, а «Квота» обменивается с ней данными по RS-485. | Совместимость протокола с «Квотой» и версия прошивки колонки |
| Замена платы | Вместо имеющейся электроники устанавливают плату управления ТРК Гарвекс. | Возможность монтажа и подбор платы по результатам осмотра |
Прямое подключение: импульсы и реле
При прямом подключении «Квота» сама учитывает импульсы датчика колонки. В настройках задают коэффициент импульсов на литр. Контроллер включает насос и клапан через свои реле, контролирует датчик положения крана и останавливает насос, если импульсы пропадают. Для такого способа не нужен обмен по протоколу: подключаются провода от датчика импульсов, пускателя насоса, клапанов и датчика крана.

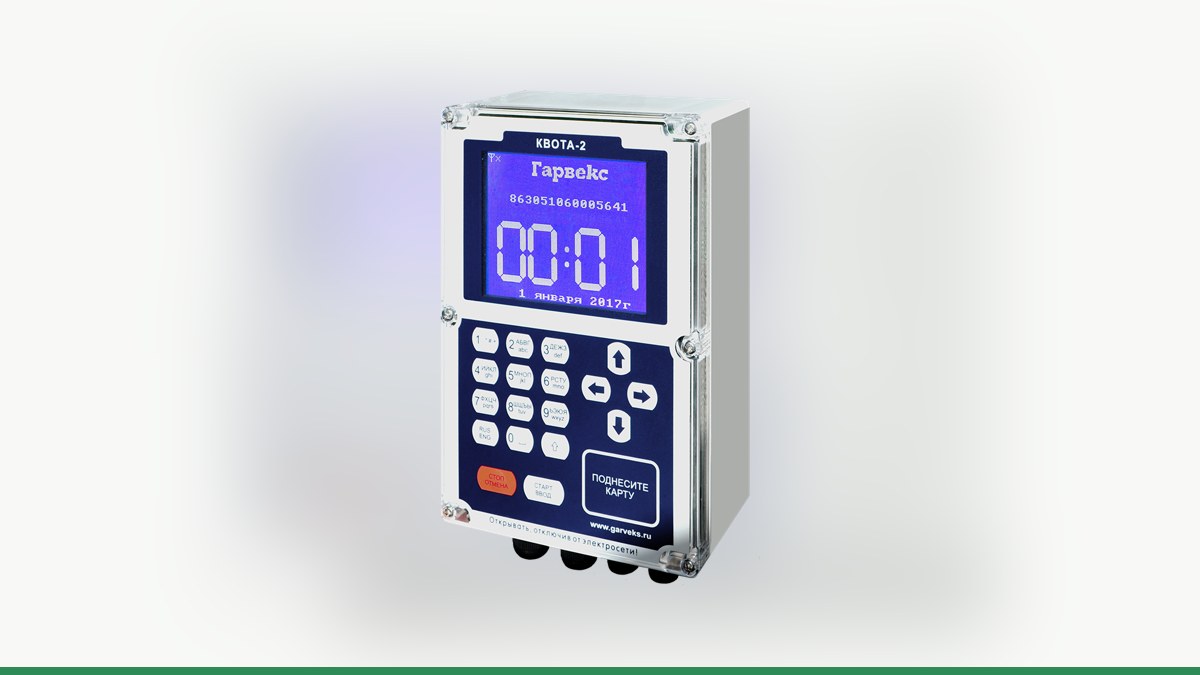

Для колонки Шельф рассматривают импульсный режим PULT. Но наличие такого режима само по себе не подтверждает, что конкретную колонку можно подключить без доработок: важно проверить фактическую схему, сигналы и конфигурацию оборудования. При прямом подключении на один контроллер «Квота-2» или «Квота-3» приходится один полноценный пост с двухканальным счётчиком импульсов и клапаном снижения расхода либо два упрощённых поста с одноканальным счётчиком. Подробнее о возможностях можно прочитать на странице контроллера Квота-2.
Подключение по RS-485
При этом варианте колонка сохраняет свою электронику и самостоятельно считает объём. «Квота» по RS-485 разрешает налив, задаёт дозу и получает результат. В меню Шельф доступны собственный протокол SHELF, «АЗТ 2.1» и импульсный режим PULT. Однако нельзя исходить из того, что «Квота» уже поддерживает протоколы SHELF или «АЗТ 2.1»: возможность связи проверяют инженеры Гарвекс по модели платы и версии прошивки.
Для линии RS-485 используют витую пару; устройства подключают цепочкой без ответвлений, на концах линии устанавливают терминирующие резисторы. Если совместимость с установленной электроникой подтвердить не удаётся, рассматривают прямое подключение или замену платы. Сведения о контроллере для нескольких постов приведены на странице контроллера Квота-3.
Замена электроники
Если имеющаяся плата устарела или не подходит для нужной схемы, возможна замена электроники на плату управления ТРК Гарвекс. Она управляет насосом, клапанами, генераторами импульсов, дисплеем и кнопками колонки; настройка выполняется через меню и по Wi-Fi.
Подбор делают после осмотра колонки: нужно учесть её исполнение, число рукавов и насосов, установленные датчики и особенности монтажа. Заранее обещать совместимость нельзя. После вмешательства в электронику колонки, влияющую на учёт, нужна поверка — уточните у инженеров.
Как подключить и настроить учёт
Работы по интеграции удобно разделить на несколько этапов:
- Подготовить данные о колонке. Сфотографировать шильдик и плату, по возможности приложить паспорт. Это поможет определить исполнение и установленную электронику.
- Выбрать схему. Инженеры Гарвекс оценивают, подходит ли импульсное подключение, возможен ли обмен по RS-485 или целесообразна замена платы.
- Настроить пост в «Квоте». Для прямого подключения задают тип поста и коэффициент импульсов, подключают насос, клапан и датчик крана. Для RS-485 задают адрес оборудования.
- Проверить налив. Выполняют пробный налив в мерник и при необходимости корректируют коэффициент импульсов.
- Проверить передачу данных. Если используется АЗС-Онлайн, проверяют поступление заправок в сервис. В нём доступны лимиты топлива, авторизация по картам или пин-кодам и отчёты. Подробнее — на странице сервиса АЗС-Онлайн.
Что выбрать владельцу
Если импульсный выход и исполнительные цепи можно подключить к контроллеру, рассматривают прямую схему: «Квота» считает импульсы и управляет наливом через реле. Если важно сохранить собственную электронику Шельф, проверяют возможность обмена по RS-485 — совместимость зависит от конкретной платы и прошивки. Замена платы становится вариантом, когда имеющаяся электроника не подходит для выбранного способа учёта.
Чтобы подобрать решение для Шельф 2КЕД-50-0,25, отправьте инженерам Гарвекс фотографии шильдика и платы колонки. По ним или по паспорту специалисты оценят возможную схему подключения и подскажут, какие данные понадобятся для настройки.
