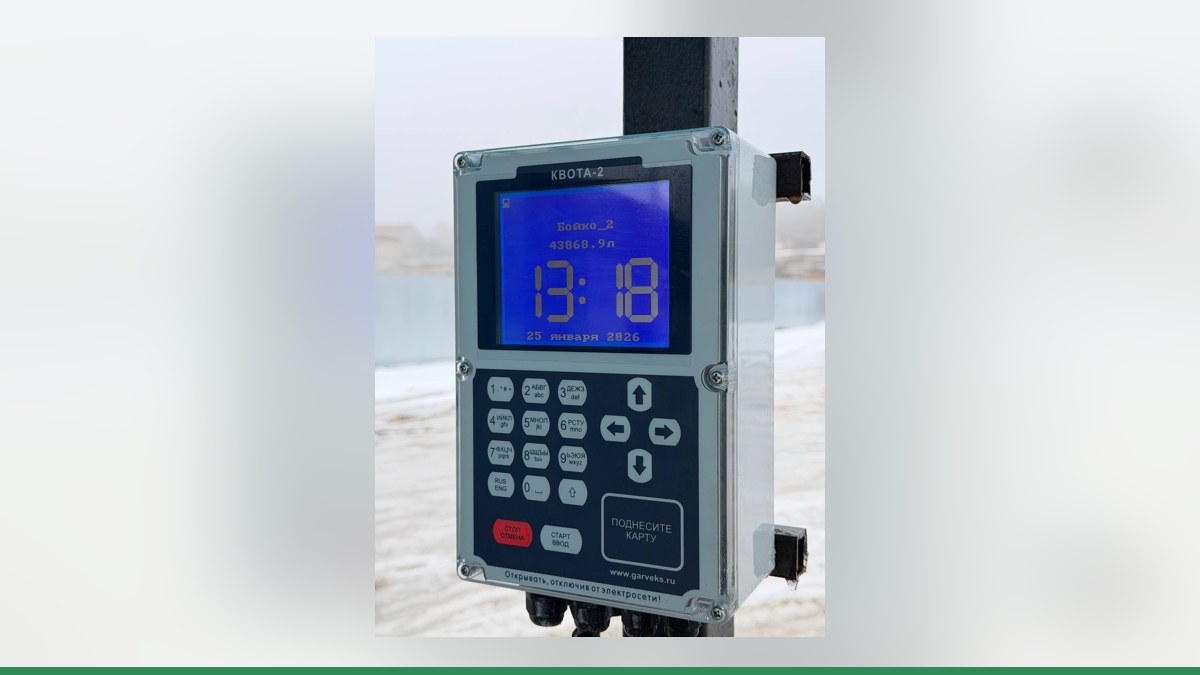

Шельф 200 / 300 (модификации): устройство и подключение к контроллеру учёта топлива «Квота»

Колонка «Шельф» может работать с внешней системой учёта разными способами: передавать импульсы, обмениваться данными по RS-485 или использовать заменённую плату управления. Для владельца мини-АЗС важно не выбирать схему только по обозначению «Шельф 200» или «Шельф 300»: у модификаций может отличаться электроника. Инженеры «Гарвекс» определяют вариант по шильдику, паспорту и фотографиям платы.

Как устроена колонка «Шельф»

В колонках «Шельф» насосная часть расположена в нижнем корпусе. В неё входят самовсасывающий насос, фильтр, обратный клапан и газоотделитель. Объём топлива измеряет четырёхпоршневой измеритель. В верхней части находятся электронно-счётный блок и узел управления двигателем и клапанами.

На валу измерителя установлен датчик импульсов. Электроника колонки считает импульсы и пересчитывает их в объём; значение импульса задаётся в меню. Например, для настройки 10 мл один литр соответствует 100 импульсам. Это пример из документации, а не готовое значение для каждой модификации.

Подачу топлива регулируют электромагнитные отсечной и замедляющий клапаны. Положение пистолета определяется контактом в держателе. Доступ к меню предусмотрен по ключам Dallas. В линейке «Шельф» есть коммерческие, ведомственные и газовые исполнения, поэтому точную комплектацию конкретной колонки следует проверять отдельно.

Три способа связать «Шельф» с контроллером учёта

Вариант подключения зависит от того, что установлено в колонке и какой способ учёта нужен на объекте. До осмотра платы и проверки документации гарантировать совместимость с конкретной модификацией нельзя.

Импульсный режим PULT

В меню колонки выбирается PULT — режим импульсного управления от пульта. При прямом подключении протоколы обмена не используются: контроллер получает импульсы, управляет запуском через реле и учитывает выдачу по заданному коэффициенту «импульсов на литр». Также учитываются сигналы пистолета и управления насосом и клапанами.

Это не означает, что можно подключать провода по универсальной схеме. Нужно определить, какие сигналы доступны в конкретной модификации и как они разведены на плате. Число постов прямого подключения зависит от модели «Квоты» и конфигурации поста.

Связь по RS-485

В меню «Шельф» предусмотрен выбор протокола: собственный SHELF или АЗТ 2.1. Для связи используется интерфейс RS-485. Это отдельный вариант, при котором колонка со своей электроникой считает литры, а контроллер передаёт команду на налив и получает результат.

Наличие RS-485 само по себе не подтверждает совместимость. Инженеры «Гарвекс» проверяют возможность связи с «Квотой» по модели платы и версии прошивки колонки. Протоколы разных производителей не следует считать одинаковыми. При подтверждённой схеме линию RS-485 прокладывают витой парой, устройства соединяют цепочкой без ответвлений, на концах линии устанавливают терминирующие резисторы.

Замена платы управления

Если штатная электроника не подходит для выбранной схемы учёта, можно рассмотреть замену платы на плату управления ТРК Гарвекс. Возможность такой установки зависит от устройства конкретной колонки и определяется после осмотра. Этот вариант меняет электронную часть, поэтому до начала работ важно согласовать оборудование и дальнейшую настройку учёта.

Как подключить и настроить учёт

1. Соберите сведения о колонке. Сфотографируйте шильдик и плату, найдите паспорт или документы на установленную электронику. Для оценки важны именно фактическая модификация и исполнение.
2. Передайте материалы инженерам «Гарвекс». По ним подберут возможный вариант: импульсное подключение, проверку RS-485 или замену платы. Например, особенности контроллера можно посмотреть на страницах контроллер Квота-2 и контроллер Квота-3.
3. Настройте пост в «Квоте». Для прямого подключения задают тип поста и коэффициент импульсов, проверяют управление насосом и клапаном, а также сигнал датчика пистолета. При подтверждённой связи по RS-485 настраивают соответствующий способ обмена и адрес колонки.
4. Проведите пробный налив. Сравните показания колонки и контроллера с объёмом в мернике. Если нужно, корректируют коэффициент учёта и повторяют проверку.
5. Проверьте передачу данных. Если на объекте используется облачный учёт, убедитесь, что заправки отображаются в сервисе АЗС-Онлайн.

Работы с электроникой и подключением выполняет квалифицированный специалист с учётом документации оборудования. После вмешательства в электронику колонки, влияющего на учёт, нужна поверка — уточните у инженеров.

Что подготовить для подбора схемы

Не ориентируйтесь только на название «Шельф 200 / 300»: по нему нельзя установить состав платы и способ связи, доступный именно на вашей колонке. Для предварительной оценки отправьте инженерам «Гарвекс» фото шильдика и платы, а также укажите, какой контроллер «Квота» установлен или планируется к установке.

Так можно выбрать подходящий путь без предположений о совместимости и заранее определить, какие проверки потребуются после монтажа.
