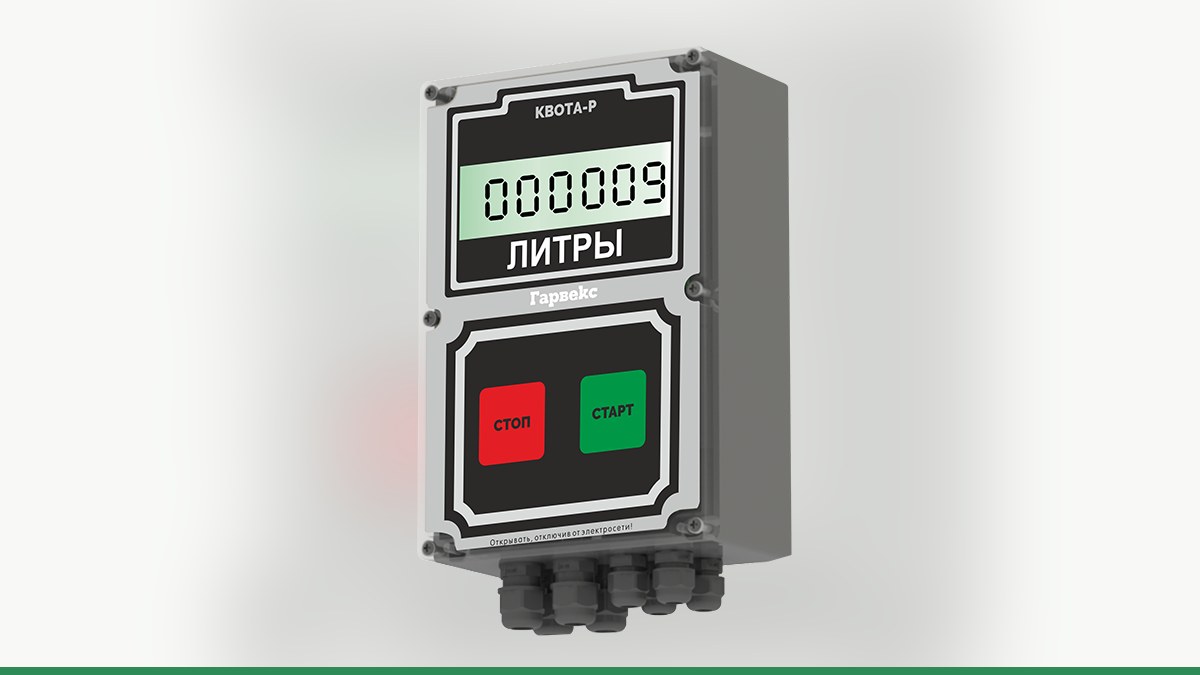

Шельф 1КЕД-50-0,25: устройство и подключение к контроллеру учёта топлива «Квота»

«Шельф 1КЕД-50-0,25» используют для отпуска топлива с дистанционным управлением. При подключении к системе учёта важно определить, как именно колонка будет передавать данные и получать команду на отпуск. Возможны три пути: импульсное управление, связь по RS-485 или замена электроники. Выбор зависит от исполнения колонки и установленной платы: заранее гарантировать совместимость нельзя.

Устройство «Шельф 1КЕД-50-0,25»

Это колонка с электрическим приводом и дистанционным управлением, рассчитанная на одновременную работу с одним потребителем. В зависимости от исполнения она может обслуживать от одного до пяти видов топлива. Номинальный расход — 50 л/мин, погрешность — ±0,25 %, минимальная доза — 2 л.

В нижнем корпусе находятся центробежные самовсасывающие насосы со встроенными фильтром, обратным клапаном и газоотделителем, а также четырёхпоршневые измерители объёма. В верхнем расположен электронно-счётный блок. На валу измерителя установлен датчик импульсов: для этой модели указано 50 импульсов на оборот. Положение крана определяется датчиком в держателе пистолета.

Число импульсов на оборот само по себе не задаёт коэффициент учёта в литрах: настройку нужно сверять с фактическим отпуском топлива. Поэтому при пусконаладке проверяют показания на пробном наливе и при необходимости корректируют коэффициент в контроллере.

Шельф 1КЕД-50-0,25: подключение контроллера учёта топлива

Для интеграции с «Квотой» рассматривают три варианта. В импульсном режиме PULT контроллер учитывает импульсы и управляет пуском. При подключении по RS-485 электроника колонки сама считает объём, а контроллер разрешает отпуск, задаёт дозу и получает результат. Если существующая электроника не подходит для выбранной схемы, рассматривают замену платы.

Важно не смешивать эти способы. При прямом подключении «Квота» работает с импульсами, реле, датчиком пистолета и проводными сигналами — протоколы обмена для этой схемы не применяются. RS-485 относится к управлению колонкой с собственной электроникой. Возможность такого соединения с конкретной платой и её прошивкой предварительно проверяют инженеры Гарвекс.

Для прямого подключения Квота-2 или Квота-3 поддерживает один полноценный пост с двухканальным счётчиком импульсов и клапаном снижения расхода либо два упрощённых поста с одноканальным счётчиком. Подробнее — контроллер Квота-2 и контроллер Квота-3.

У RS-485 своя схема: используется витая пара, устройства соединяют цепочкой без ответвлений, на концах линии устанавливают терминирующие резисторы. Но правильное построение линии не означает, что конкретная версия электроники «Шельф» уже поддерживается контроллером. До монтажа инженеры Гарвекс проверяют модель платы и прошивку. Нельзя считать протоколы разных производителей взаимозаменяемыми.

Если выбран вариант с заменой электроники, применяют плату управления ТРК Гарвекс. Она управляет насосом, клапанами, генераторами импульсов, дисплеем и кнопками колонки. Подбор решения выполняют после осмотра оборудования.

Как подключить и настроить учёт

1. Передайте данные о колонке. Сфотографируйте шильдик и плату, чтобы были видны маркировка и подключённые разъёмы. Отправьте снимки инженерам Гарвекс для выбора схемы. Если есть паспорт колонки, подготовьте его для проверки.
2. Согласуйте способ управления. По результатам осмотра определяют, подходит ли импульсный вариант, можно ли использовать RS-485 или потребуется замена платы. Не начинайте подключение по предположению о совместимости.
3. Подключите выбранную схему. При прямом способе соединяют генератор импульсов, цепи управления насосом и клапанами, а также датчик пистолета. При RS-485 подключают линию с соблюдением её топологии и настраивают параметры колонки и контроллера, согласованные для выбранного решения.
4. Настройте пост в «Квоте». Для прямой схемы задают коэффициент импульсов, тип датчика пистолета и управление насосом и клапанами. Для RS-485 указывают согласованный адрес. Настройки зависят от фактической схемы подключения.
5. Проведите пробный налив. Сверьте учтённый объём с наливом в мерник. Если показания расходятся, проверьте проводку и коэффициент, затем повторите контрольный налив.
6. Проверьте передачу данных. Если используется облачный сервис, убедитесь, что заправки поступают в систему учёта. После проверки можно настроить пользователей, карты, лимиты и отчёты.

После вмешательства в электронику колонки, влияющую на учёт, нужна поверка — уточните у инженеров.

Что подготовить владельцу или механику

До обращения полезно определить, сколько видов топлива обслуживает колонка, и сфотографировать шильдик, электронную плату и доступные маркировки проводов. Не отсоединяйте разъёмы только ради снимка: инженерам важны исходное состояние монтажа и видимые обозначения.

Итоговый выбор между PULT, RS-485 и заменой платы делают не по названию модели отдельно, а по фактической комплектации и состоянию электроники. Это помогает заранее определить, какие сигналы потребуется подключить и что проверять при пробном наливе.

Чтобы подобрать схему для «Шельф 1КЕД-50-0,25», отправьте инженерам Гарвекс фото шильдика и платы колонки. Контакты для обращения — контакты Гарвекс.
