Мультитопливные колонки «Север» серии 5хх — распространённое решение для мини-АЗС, контейнерных и ведомственных заправок, где требуется выдача нескольких видов топлива. Модели от 520-50 (два рукава) до 580-50 (восемь рукавов, четыре вида топлива) позволяют обслуживать практически любой парк техники: от легковых автомобилей до дизельных грузовиков и спецмашин на керосине. Однако без автоматизированного учёта такая заправка быстро превращается в «чёрную дыру» для бюджета: ручные журналы, ошибки водителей, потеря данных о выдаче. Решение — связка контроллера «Квота» и облачного сервиса АЗС-Онлайн. Рассказываем, как это работает для колонок «Север» разных поколений.
Особенности колонок «Север» серии 5хх: что нужно знать для подключения учёта
Колонки «Север» выпускаются в двух принципиально разных исполнениях: механические (с импульсным выходом) и электронные (с собственной платой управления и, возможно, цифровым интерфейсом). Для серии 5хх гидравлические параметры в открытых источниках не раскрыты, но электроника конкретной модели определяется по шильдику и паспорту. От этого зависит, какой способ подключения к контроллеру «Квота» подойдёт.
Что важно сразу: - Инженеры Гарвекс подбирают схему подключения после осмотра колонки или изучения её паспорта (фото шильдика и платы). - Вмешательство в электронику, влияющую на учёт, требует поверки — уточните этот момент у инженеров. - На систему управления, разрешённую к применению с колонками «Север», должно быть заключение изготовителя (ООО «АЗС СПЕЦСЕРВИС»). Перед запуском учёта это стоит проверить.
Три варианта: что подойдёт вашей колонке
Контроллеры «Квота» (Гарвекс) поддерживают три принципиально разных способа взаимодействия с ТРК. Выбор зависит от того, какая электроника установлена в вашей колонке «Север».
| Способ подключения | Какая колонка подходит | Что делает «Квота» | Ограничения |
|---|---|---|---|
| Прямое подключение (импульсы + реле) | Механическая колонка с герконовым датчиком (1 имп/л). Например, «Север» 111-50МС1 (для 5хх — если по осмотру подтверждён импульсный выход). | Считает импульсы, включает/отключает насос и клапан через реле, контролирует датчик пистолета. | На один Квота-2 или Квота-3 — один полноценный пост (с двухканальным счётчиком и клапаном снижения расхода) или два упрощённых (с одноканальным счётчиком). |
| Управление по RS-485 | Колонка с собственной электроникой, работающей по стандартному протоколу. Для «Севера» возможность связи по RS-485 проверяется по модели платы. | Квота разрешает налив и задаёт дозу; колонка сама считает литры и передаёт результат. | Квота-3 — до 4 постов (один пост может быть прямым подключением, остальные — по RS-485). Для нестандартных плат — только после проверки инженеров. |

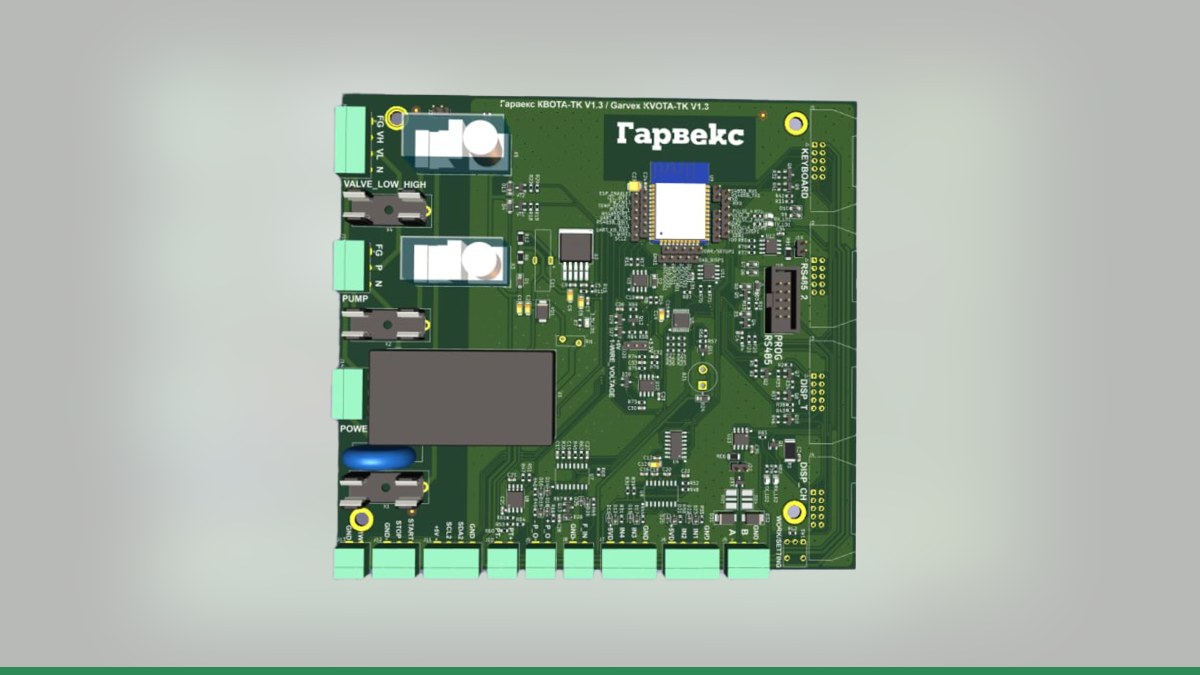

| Замена платы управления | Колонка с устаревшей или несовместимой электроникой. | Устанавливается плата управления ТРК Гарвекс (она же в корпусе Квота-Р). Плата сама управляет насосом, клапанами, генератором импульсов, кнопками. | Подбор платы — по осмотру колонки. |
Важно: Для электроники «Север», если у колонки нет своего протокола и собственной платы — только прямое подключение. Не путайте: RS-485 относится только к управлением колонком со своей электроникой.
Как подключить и настроить учёт: пять шагов
Работы по подключению колонки «Север» к АЗС-Онлайн укладываются в типовой процесс, отработанный инженерами Гарвекс.
-
Диагностика. Владелец отправляет фото шильдика и платы колонки. Инженеры определяют тип выхода (импульсный или цифровой), количество рукавов, наличие датчика пистолета. Выбирают совместимый контроллер: для одного поста — Квота-2 или Квота-3 (с учётом количества постов), для одного рукава в паре с более старшей моделью — Квота-Р.
-
Монтаж и подключение. Контроллер устанавливается вне взрывоопасной зоны. Провода от генератора импульсов, пускателя насоса, клапана и датчика пистолета подключаются по схеме прямого подключения (без протоколов). Если выбран вариант по RS-485 — линия строится витая пара, цепочкой без ответвлений, с терминирующими резисторами.
-
Настройка поста. В меню контроллера задаётся: тип поста (прямой или RS-485), коэффициент «импульсов на литр» (для прямого — по паспорту колонки), тип контакта датчика (нормально замкнутый или нормально разомкнутый для датчика пистолета). Для RS-485 — адрес на линии.
-
Калибровка. Обязательно выполняется пробный налив в мерник. Фактический объём сравнивается с показаниями контроллера. При необходимости корректируется коэффициент импульсов. После любого вмешательства в электронику, влияющую на учёт, нужна поверка — уточните у инженеров.
-
Подключение к АЗС-Онлайн. Контроллер выходит в интернет через GSM-цим или проводную сеть. В облачном сервисе АЗС-Онлайн заводятся водители, карты, лимиты, а также настраиваются отчёты. Заправки передаются сразу или хранятся в памяти (8192 операции) до восстановления связи.
Вывод
Мультитопливные колонки «Север» серии 5хх могут быть эффективно интегрированы в систему учёта топлива на базе контроллеров «Квота» и АЗС-Онлайн. Механические версии — идеальный кейс для прямого подключения, электронные требуют индивидуального подбора схемы. В любом случае, ключевой этап — диагностика колонки инженерами Гарвекс. Именно они определят, какой вариант (прямое, RS-485, замена платы) даст корректные показания и стабильную работу.
Не откладывайте автоматизацию заправки на потом. Отправьте на почту или через форму на сайте фото шильдика и платы вашей колонки «Север». Получите схему подключения и протокол для вашей модели.
