ТРК Scheidt & Bachmann: устройство и как подключить учёт топлива на контроллере «Квота»

Scheidt & Bachmann — немецкий производитель оборудования для АЗС из Мёнхенгладбаха. Заправочные системы компания выпускает с 1932 года; колонки бренда работают и в России, где есть представительство «Шайдт и Бахманн РУС». Владельцу мини-АЗС или ведомственной заправки важно понимать: способ, которым можно подключить учёт топлива к конкретной ТРК, зависит от установленной электроники и её интерфейсов. Поэтому схема «scheidt & bachmann подключение учета топлива» начинается не с выбора проводов, а с определения оборудования на месте.

Как устроена колонка Scheidt & Bachmann

В линейке есть компактные колонки серии 2400 — 2401, 2402, 2404 и 2405 — на один-два продукта. Серия 6100 включает модели 6102-6010, рассчитанные до пяти продуктов; у неё есть скоростные варианты с выдачей до 130 л/мин. В серию CLOU 7000 входят модели 7002-7010: это модульные колонки с возможностью установки дисплея и оплаты у колонки. Также выпускается серия MPD 89.

В состав гидравлической части могут входить всасывающий лопастной насос в моноблоке с фильтром, обратным клапаном и газоотделителем. Указанная производительность — 40 и 75 л/мин, для скоростной выдачи — 130 л/мин. В колонке применяются взрывозащищённый трёхфазный двигатель Siemens, электромагнитные клапаны Bürkert и четырёхпоршневой измеритель S&B. Для измерителя предусмотрены варианты KM250, KM0 и KMI; в нём есть встроенный импульсный датчик. Снятие пистолета определяют магнитные датчики.

Электронная часть может включать ценовой компьютер S&B T20. Он обменивается данными с измерителем и периферией по внутренней шине CAN. У колонки также есть ЖК-дисплей и электронный суммарный счётчик, защищённый от пропадания питания. Опционально доступны температурная компенсация и предустановка дозы.

Колонки могут работать автономно или подключаться через интерфейсный модуль V11 либо IFSF LON; в руководстве упоминается также LAN. Наличие этих интерфейсов само по себе не подтверждает совместимость с контроллером «Квота». В частности, возможность связи по V11 или IFSF LON с «Квотой» по RS-485 не подтверждена: её проверяют инженеры Гарвекс по документации и установленной плате.

Два варианта учёта с контроллером «Квота»

Для автоматизации рассматривают прямое подключение либо работу через электронику самой колонки. Если плата ТРК не подходит для выбранной схемы, ещё один вариант — её замена на плату управления ТРК Гарвекс. Какой вариант применим, определяют после осмотра колонки или по её паспорту и фотографиям платы.

Прямое подключение

При этом варианте контроллер принимает импульсы от генератора измерителя: в настройках задают коэффициент «импульсов на литр». Через реле «Квота» управляет пускателем насоса и клапанами, а также отслеживает датчик пистолета. Если импульсы пропадают, контроллер останавливает насос. Для прямой схемы нужны провода от генератора импульсов, пускателя насоса, клапанов и датчика пистолета — протоколы не применяются.

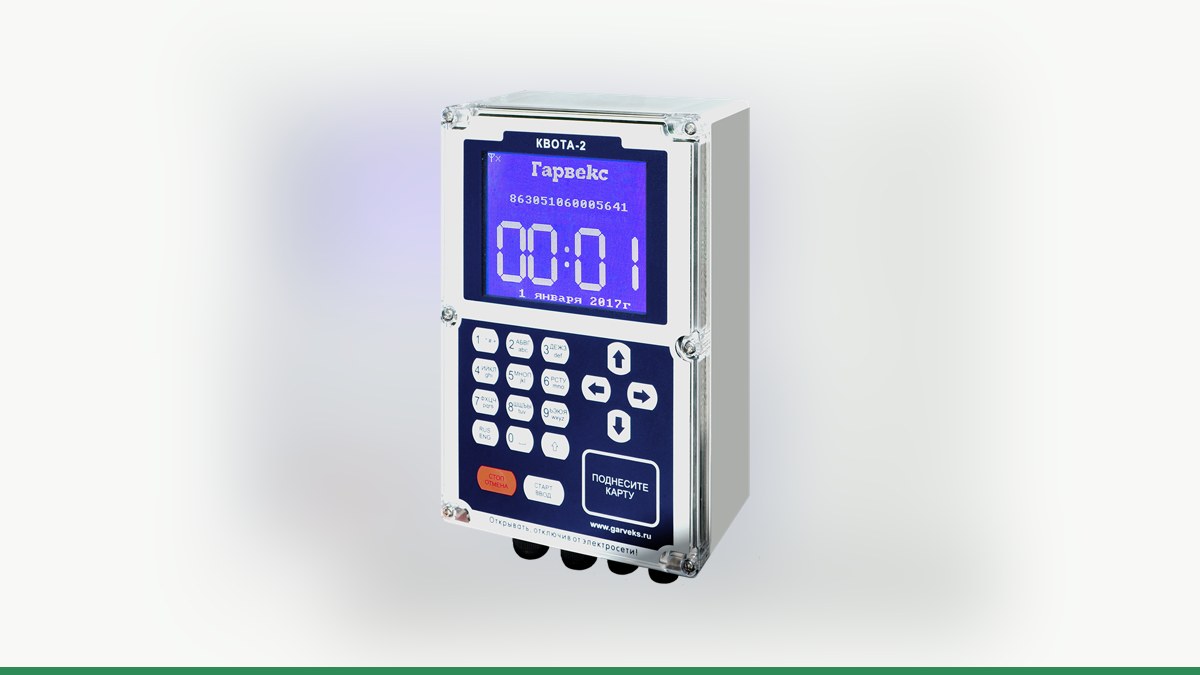

У контроллеров «Квота-2» и «Квота-3» возможен один полноценный пост с двухканальным счётчиком импульсов и клапаном снижения расхода либо два упрощённых поста с одноканальным счётчиком. Подключение требует изучить устройство конкретной колонки: нельзя заранее считать, что нужные сигналы доступны или выведены одинаково во всех исполнениях.

Управление по RS-485

Здесь учёт ведёт собственная электроника колонки: она измеряет литры и передаёт результат контроллеру. Такой вариант не означает, что контроллер подключается к внутренней шине CAN компьютера T20 или что интерфейсы V11 и IFSF LON можно считать эквивалентом RS-485. Возможность обмена между конкретной электроникой Scheidt & Bachmann и «Квотой» нужно подтвердить отдельно.

Если связь по RS-485 для установленной платы не подходит, инженеры могут рассмотреть замену платы управления. Для выбора контроллера и конфигурации поста можно посмотреть контроллеры Квота-2 и контроллеры Квота-3.

Как подключить и настроить учёт

1. Определите исполнение ТРК. Подготовьте фото шильдика, платы управления и доступных разъёмов. Если есть паспорт колонки, приложите его.
2. Передайте материалы инженерам Гарвекс. По фото или после осмотра специалисты оценят, можно ли использовать прямое подключение, есть ли основания проверять связь по RS-485 или потребуется замена платы.
3. Согласуйте схему и подключите оборудование. Электрические работы и вмешательство в колонку должен выполнять специалист, знакомый с её устройством. Нельзя подключать сигналы, полагаясь только на название модели.
4. Настройте пост в контроллере. Для прямой схемы задают тип поста, коэффициент импульсов, управление насосом и клапаном, тип контакта датчика пистолета — нормально замкнутый или нормально разомкнутый. При работе по RS-485 настраивают адрес, если выбранная электроника поддерживает согласованный обмен.
5. Проведите пробный налив. Сверьте показания контроллера с мерником и при необходимости скорректируйте коэффициент. Затем проверьте остановку налива и работу поста в штатных режимах.
6. Подключите передачу данных. В связке «Квота + колонка» сервис АЗС-Онлайн позволяет вести учёт заправок, задавать лимиты водителям и группам, формировать отчёты. Контроллер передаёт данные через GSM или проводную сеть; при потере связи заправки сохраняются в его памяти и отправляются позже.

Юстировку измерителя выполняет сервисный инженер: значение импульса меняют в защищённой паролем программе компьютера. Работы с поршневым измерителем и скоростной гидравликой должны выполнять обученные специалисты. После вмешательства в электронику колонки, влияющую на учёт, нужна поверка — уточните у инженеров.

Итог

Для учёта топлива на Scheidt & Bachmann нельзя выбирать способ подключения только по марке колонки. Прямое подключение опирается на импульсы и релейное управление, а RS-485 требует совместимой электроники, которая сама считает литры. Если существующая плата не подходит, рассматривают её замену. Чтобы инженеры Гарвекс подобрали схему, отправьте им фото шильдика и платы колонки, а также паспорт, если он есть.
