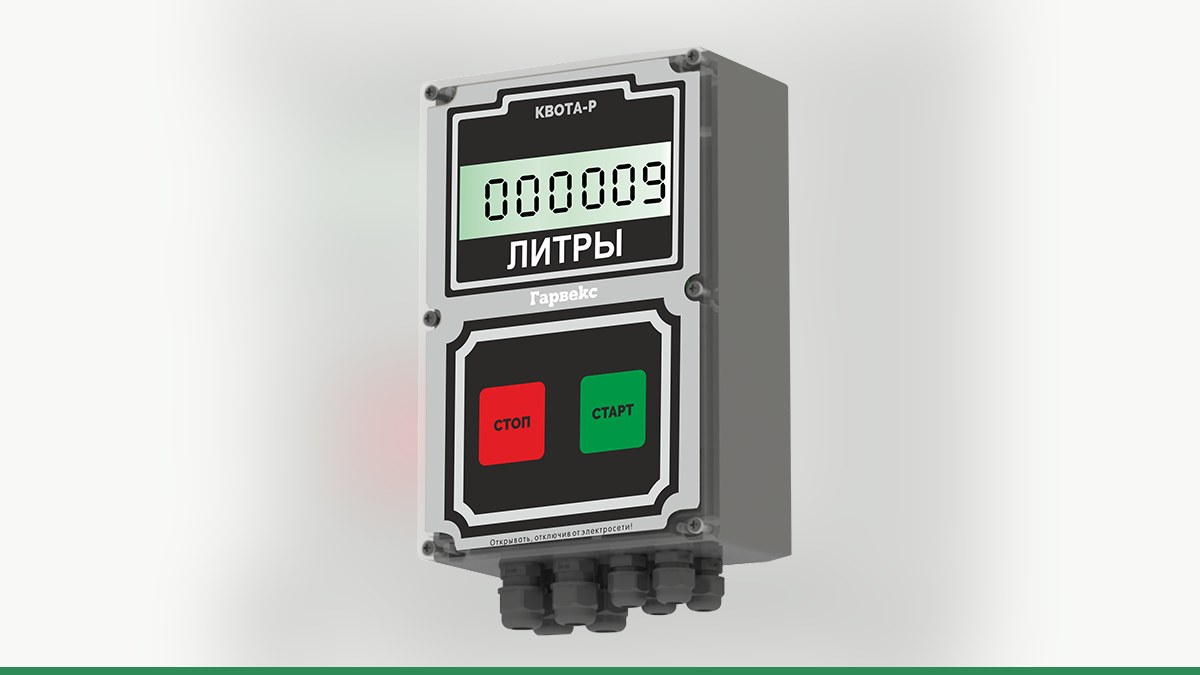

Модернизация Классик-М: прямое подключение к «Квоте» или замена электроники
Подписывайтесь на рассылку
Раз в неделю будем присылать вам дайджест с самыми полезными статьями.
Сопутствующие товары
Новости |
16 октября, 2026 г.
Время чтения:
4
Классик-М марки «Ливенка» выпускается в разных исполнениях: от них зависят гидравлика, число видов топлива и кранов, а значит, и то, как устроено подключение электроники. Для автоматизации учёта с контроллером «Квота» рассматривают прямое подключение или замену платы управления. Выбирать схему только по названию модели нельзя: её определяют после осмотра колонки или по паспорту и фотографиям платы.
Что важно знать о Классик-М
Серия выполнена на портальном каркасе из оцинкованной стали. Производительность поста — 50 или 100 л/мин, рабочий температурный диапазон — от −40 до +50 °C, погрешность — 0,25 %, дискретность дозы — 0,01. В зависимости от исполнения колонка рассчитана на один или два вида топлива и может иметь до четырёх кранов; гидравлика бывает всасывающей или напорной.
В серии представлены исполнения 11101, 11100, 11201, 11110, 11111, 22201, 22200, 22400, 22401 и 22220. Однако один и тот же вариант корпуса не гарантирует одинаковую плату или схему подключения. Для подбора важны шильдик, фактическая комплектация и маркировка установленной электроники.
Два пути модернизации
Прямое подключение подходит, когда можно использовать сигналы измерителя и управлять исполнительными элементами колонки от контроллера. «Квота» считает импульсы генератора, а через свои реле управляет пускателем насоса и клапанами; также учитывается сигнал датчика пистолета. Для такой схемы протоколы связи не используются: подключаются необходимые провода от генератора импульсов, пускателя, клапанов и датчика пистолета.
Замена платы управления — вариант, если существующую электронику не удаётся использовать для требуемого учёта или управления. Плата управления ТРК Гарвекс управляет насосом, клапанами, генераторами импульсов, дисплеем и кнопками. Подходит ли она к конкретной Классик-М и как выполнить подключение, определяют инженеры после осмотра.
| Вариант | Как работает | Что нужно проверить |
|---|---|---|
| Прямое подключение к «Квоте» | Контроллер считает импульсы и управляет насосом и клапанами через реле | Наличие и схема сигнала измерителя, пускателя, клапанов и датчика пистолета |
| Связь по RS-485 | Колонка со своей электроникой считает литры, а контроллер передаёт команды и получает результат | Модель и протокол платы: совместимость с электроникой других марок проверяют инженеры |
| Замена платы управления | Вместо штатной электроники устанавливают плату управления ТРК Гарвекс | Возможность установки и схема соединения с компонентами конкретной колонки |
Для прямого подключения «Квота-2» или «Квота-3» поддерживает один полноценный пост либо два упрощённых поста. Подробнее о контроллерах: контроллер Квота-2 и контроллер Квота-3.
Как оценить вариант с RS-485
Связь по RS-485 — это управление колонкой с собственной электроникой. Такой вариант нельзя смешивать с прямым подключением, где контроллер работает с импульсами и реле. Наличие RS-485 само по себе не подтверждает совместимость платы с «Квотой».
У колонок «Ливенка-М» и «Ливенка-РВ» используется RS-485 с протоколом Modbus RTU, но возможность связи с контроллером «Квота» не подтверждена. Её проверяют инженеры Гарвекс. Эти сведения также нельзя автоматически переносить на Классик-М: решение принимают по документации и фактически установленной электронике конкретной колонки.
Как подключить и настроить учёт
- Подготовьте данные. Сфотографируйте шильдик колонки и установленную плату. Если есть паспорт или электрическая схема, приложите их к запросу.
- Согласуйте вариант. Инженеры Гарвекс оценят исполнение Классик-М и предложат схему прямого подключения, проверку связи по RS-485 или замену платы.
- Настройте пост в «Квоте». Для прямой схемы задают тип поста, коэффициент импульсов и параметры насоса, клапана и датчика пистолета. Для управления по RS-485 указывают адрес устройства.
- Проверьте работу наливом. Выполняют пробный налив в мерник и при необходимости корректируют коэффициент учёта.
- Подключите учёт к сервису. Если используется АЗС-Онлайн, проверяют передачу заправок. В сервисе можно вести водителей, карты, лимиты и отчёты; данные передаются через SIM-карту или проводную сеть. При потере связи заправки сохраняются в памяти контроллера и отправляются на сервер после восстановления соединения.
Плату и особенности подключения можно посмотреть на странице платы управления ТРК Гарвекс, а возможности облачного учёта — на странице сервиса АЗС-Онлайн.
Какой вариант выбрать
Если измеритель выдаёт подходящий сигнал и можно корректно подключить насос, клапаны и датчик пистолета, рассматривают прямую схему. Если штатная электроника должна остаться в работе, сначала проверяют возможность управления по RS-485 — без предположения о совместимости по одному лишь названию интерфейса. Когда электронную часть нужно заменить, инженеры оценивают установку платы управления Гарвекс.
После вмешательства в электронику колонки, влияющую на учёт, нужна поверка — уточните у инженеров.
Чтобы подобрать схему для Классик-М, отправьте инженерам Гарвекс фото шильдика и платы управления. По ним и документам на колонку можно определить, какой вариант модернизации рассматривать.
