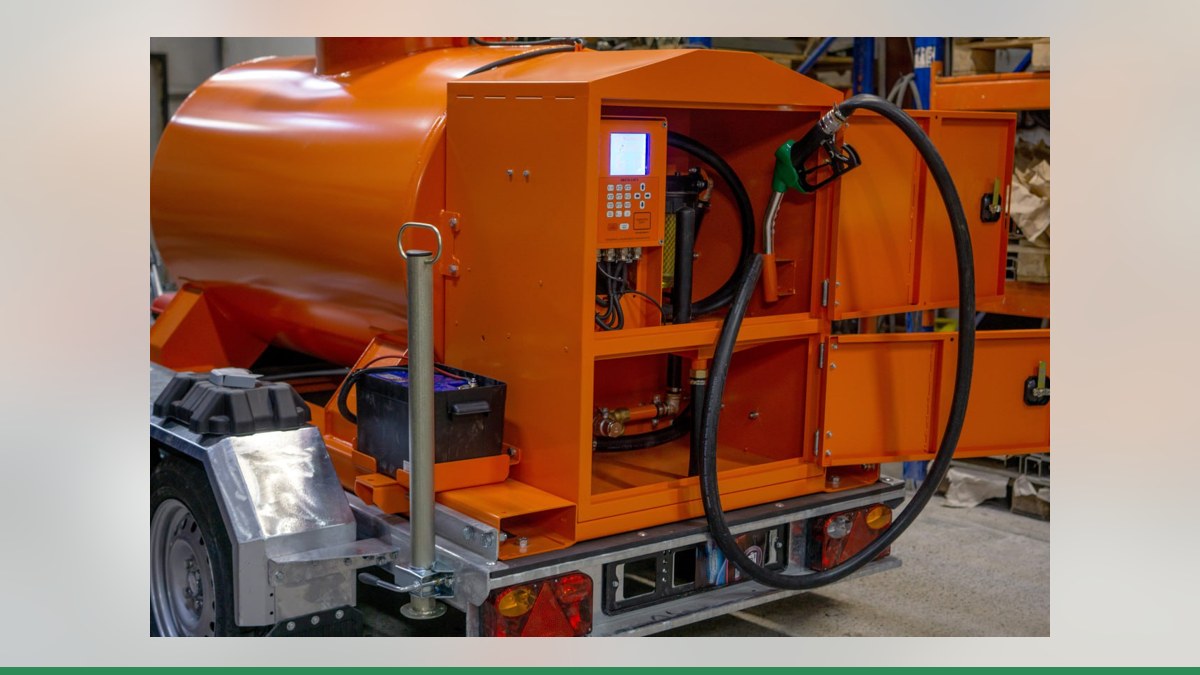

Прямое подключение ТРК «Ливенка» к контроллеру «Квота»
Подписывайтесь на рассылку
Раз в неделю будем присылать вам дайджест с самыми полезными статьями.
Сопутствующие товары
Новости |
09 октября, 2026 г.
Время чтения:
5
Мини-АЗС, КАЗС, МАЗС и ведомственная заправка часто начинаются с одной-двух колонок «Ливенка» — торговой марки топливораздаточных колонок ООО «Ливенка» из города Ливны Орловской области. Когда владелец решает поставить учёт отпуска топлива и облачные отчёты, перед механиком встаёт практический вопрос: как связать колонку с контроллером «Квота». У «Ливенки» своя электроника — контроллер КУП с табло, измерители ПЖ-2-25 или ППО-25 с датчиком съёма сигнала, электромагнитный клапан двойного действия поршневого типа. Поэтому путей два: снимать импульсы напрямую или менять плату управления колонки. Ниже — про первый путь: импульсы, насос, клапан.
Что даёт прямое подключение
При прямом подключении «Квота» работает как самостоятельный счётчик: сама принимает импульсы генератора импульсов колонки, пересчитывает их в литры по заданному коэффициенту, включает насос и клапан своими реле и следит за датчиком пистолета. Протоколы обмена здесь не нужны — только провода от генератора импульсов, пускателя насоса, клапанов и датчика пистолета.
Плюс такой схемы в предсказуемости: контроллер останавливает насос, если импульсы пропали, то есть подстраховывает и от обрыва сигнала, и от нештатной ситуации на посте.
Ограничение тоже есть. На один контроллер Квота-2 или контроллер Квота-3 при прямом подключении приходится один полноценный пост с двухканальным счётчиком импульсов и клапаном снижения расхода либо два упрощённых поста с одноканальным счётчиком.
Что подключают на «Ливенке»
Генератор импульсов
Основа учёта — датчик съёма сигнала на измерителе. В документации колонки указана цена импульса 0,01 л. Коэффициент «импульсов на литр» задаётся в настройке поста, а точное значение подбирают пробным наливом в мерник.
Насос
У всасывающей колонки стоит шестерённый электронасос с двойным торцевым уплотнением и фильтром-газоотделителем, у напорной подача идёт от погружного насоса. Для контроллера важно одно: он включает и выключает пускатель двигателя своим реле, а не через штатную электронику колонки.
Клапан
Подачу открывает и закрывает электромагнитный клапан двойного действия поршневого типа. При прямом подключении им тоже управляет реле контроллера. Если на посте есть клапан снижения расхода, он занимает второй канал — поэтому полноценным считается пост с двухканальным счётчиком.
Датчик пистолета
По датчику пистолета контроллер понимает, что налив закончен. Тип контакта — нормально замкнутый или нормально разомкнутый — выбирается в настройке. Это одна из тех мелочей, из-за которых пост «не видит» пистолет.
Три варианта: что выбрать
| Вариант | Что делает «Квота» | Что нужно от колонки | Когда подходит |
|---|---|---|---|
| Прямое подключение | Сама считает импульсы, включает насос и клапан, следит за пистолетом | Исправный генератор импульсов, пускатель, клапаны, датчик пистолета | Посты без совместимой электроники; один полноценный пост на контроллер |
| Управление по RS-485 | Разрешает налив, задаёт дозу, получает результат | Своя электроника, которая сама считает литры | Колонки с совместимой электроникой; для «Ливенки» возможность стыковки проверяют инженеры |
| Замена платы | Полностью берёт на себя управление постом | Колонка, куда встаёт новая плата | Когда штатная электроника устарела или несовместима |
Здесь важно быть точным. Серии «Ливенка-М» и «Ливенка-РВ» используют RS-485 с протоколом Modbus RTU, а автоматизированные модификации КУП-50 и КМАЗС передают данные по RS-485 или через GSM-модем. Но совместимость такого обмена с «Квотой» не подтверждена: возможность связи по протоколу проверяют инженеры Гарвекс по конкретной модели платы. Прямое подключение и RS-485 — разные способы, подменять один другим нельзя: в первом случае работают только импульсы и реле.
Если электроника колонки устарела, рассматривают третий путь — плата управления ТРК Гарвекс. Она управляет насосом, клапанами, генераторами импульсов, дисплеем и кнопками колонки, настраивается через меню и по Wi-Fi. Подбор платы делают по осмотру колонки.
Как подключить и настроить учёт
- Соберите исходные данные. Владелец присылает фото шильдика и платы колонки — по ним инженеры Гарвекс выбирают схему подключения. Для «Ливенки» полезны также опросный лист, электрическая схема и паспорт серии.
- Согласуйте схему. Инженеры смотрят, откуда снимать импульсы, как включать пускатель насоса, чем управлять клапанами и как заводить датчик пистолета.
- Настройте пост в «Квоте»: тип поста, коэффициент импульсов, насос, клапан, датчик пистолета — или адрес по RS-485, если колонка управляется по линии.
- Сделайте пробный налив в мерник и поправьте коэффициент импульсов по факту.
- Подключите связь и проверьте, что заправки приходят в облачный сервис: контроллер передаёт их через SIM-карту или проводную сеть, а при потере связи складывает в память и отправляет позже.
- Заведите в сервисе водителей, карты или пин-коды, лимиты и отчёты.
Отдельно про линию RS-485: если она всё-таки используется, это витая пара, устройства подключаются цепочкой без ответвлений, на концах линии — терминирующие резисторы.
После вмешательства в электронику колонки, влияющую на учёт, нужна поверка — уточните у инженеров Гарвекс.
Вывод
Прямое подключение — самый прозрачный способ поставить учёт на «Ливенку»: контроллер считает импульсы, управляет насосом и клапаном и не зависит от чужого протокола обмена. Ограничение — один полноценный пост на контроллер. Если у колонки есть своя электроника, вариантов больше, но каждый требует проверки.
Не угадывайте со схемой. Отправьте инженерам Гарвекс фото шильдика и платы колонки — по ним подберут схему подключения, коэффициент импульсов и состав оборудования. Контакты — контакты Гарвекс.
