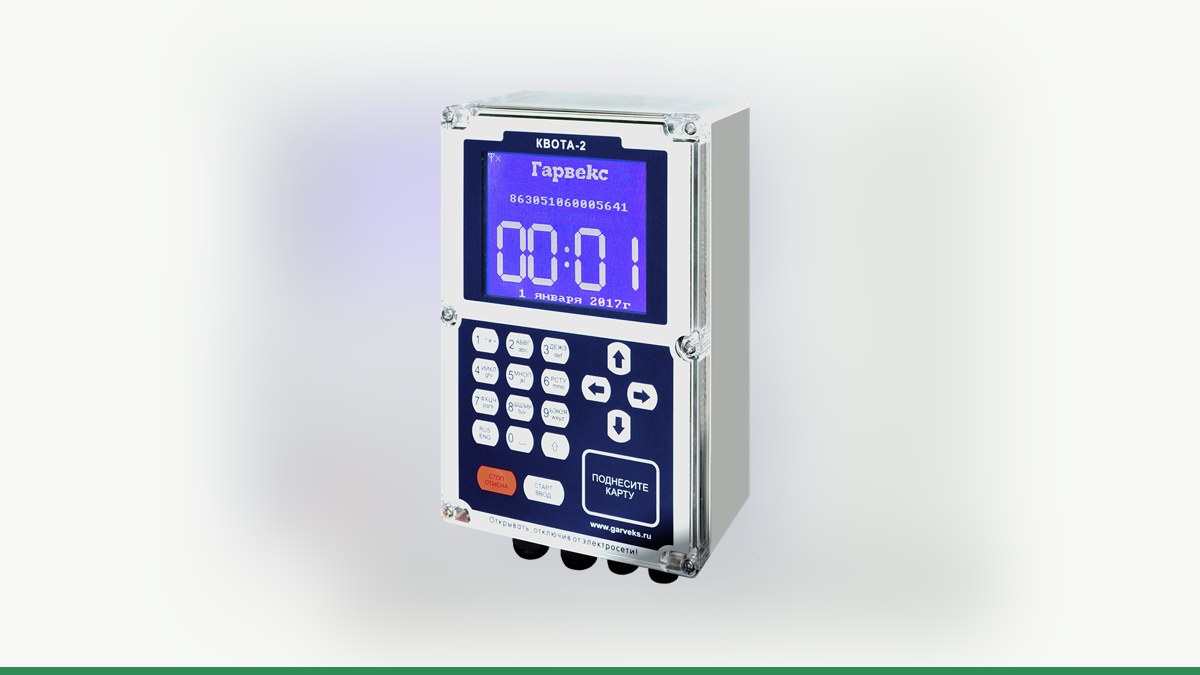

Контроллеры Квота: как разделить сигнальные и силовые трассы в проекте

Контроллеры Квота — это ключевой элемент в автоматизированной системе управления топливом на топливораздаточных колонках (ТРК). Они обеспечивают контроль за расходом топлива, взаимодействуют с АЗС-Онлайн и интегрируются с 1С, что делает работу ТРК более прозрачной и надёжной. Однако на этапе проектирования важно не только выбрать подходящий контроллер, но и правильно организовать электрическую схему — в частности, разделить сигнальные и силовые трассы.

Сигнальные и силовые трассы — это два разных типа проводов, выполняющих разные функции в системе:

• Сигнальные трассы передают данные: от состояния датчиков, кабелей, до команды на запуск или остановку процесса. Они работают на низких напряжениях (до 24 В), и любые помехи могут привести к ошибкам в работе системы.
• Силовые трассы обеспечивают питание оборудования: от контроллера до датчиков, насосов, электроприводов. Они работают на повышенных напряжениях (до 24 В), и при неправильной организации могут вызвать перегрев, сбои или аварийные ситуации.

При неправильном соединении этих трасс может возникнуть помеха, что приведёт к ложным срабатываниям, сбоям в учёте или даже отказу системы. Поэтому разделение трасс — не просто рекомендация, а обязательное требование при проектировании.

Почему важно разделить трассы?

1. Помехи и шумы
   Силовые линии генерируют электромагнитные помехи, которые могут интерферировать с сигналами. Если силовые и сигнальные провода идут по одной трассе, система может "слышать" шумы и ошибочно воспринимать их как сигналы.

2. Ошибки в учёте
   При наличии помех в сигнальной линии контроллер может не получить корректные данные о состоянии датчика, что приведёт к неверному учёту объёма топлива.

3. Надёжность работы
   Разделение трасс обеспечивает стабильную работу системы даже при сильных перепадах тока или в условиях повышенной влажности.

Как правильно разделить трассы?

В проекте с контроллером Квота необходимо соблюдать следующие правила:

1. Использовать разные кабели
   Сигнальные трассы — отдельные кабели с изоляцией, например, с кабелем с двойной изоляцией (например, 2×0.5 мм²). Силовые трассы — провода с более толстой изоляцией (например, 2×1.5 мм²). Кабели должны быть разных цветов:
   - Сигнальные: синий, белый, жёлтый (по стандарту)
   - Силовые: чёрный, красный (напряжение питания)

2. Разделение по маршруту
   Провода должны идти по разным трассам в панели, в распределительной коробке или в кабельной коробке. Не допускается перекрещивание или прокладка в одной и той же трубе.

3. Использование раздельных шин и разъёмов
   В распределительной коробке или на панели управления должны быть отдельные шины под сигналы и под питание. Это позволяет легко идентифицировать каждый провод и упрощает дальнейшее обслуживание.

4. Схема подключения контроллера Квота
   Схема подключения контроллера Квота включает в себя: - Подключение к силовому питанию (24 В) - Подключение к сигнальным линиям (датчики объёма, датчики уровня, датчики температуры) - Соединение с панелью управления и системой учёта (например, 1С)

Контроллер Квота поддерживает стандартные протоколы связи, что позволяет легко интегрировать его в существующие системы. Важно, чтобы все провода были правильно пронумерованы и указаны в технической документации.

5. Проверка на этапе монтажа
   После монтажа необходимо провести тестирование системы:
   - Проверить правильность передачи сигналов
   - Проверить стабильность питания
   - Убедиться, что нет помех при работе датчиков

Гарвекс — партнёр по проектированию и внедрению

Компания Гарвекс предлагает полный цикл поддержки при проектировании и монтаже систем с контроллерами Квота. Мы предоставляем:

• Технические схемы подключения контроллеров Квота
• Руководства по проектированию электрических схем
• Поддержку при подключении к АЗС-Онлайн и 1С
• Ремонт и настройку систем в случае сбоев

Все документы, включая схемы подключения и технические характеристики, доступны на официальном сайте.

Где найти информацию?

Для проектировщиков и инженеров важно иметь на руках актуальные схемы и технические рекомендации. Скачайте полные технические документы на сайте:

• Производство контроллеров Квота
• Документация по продуктам Гарвекс

Эти страницы содержат схемы подключения, технические характеристики и рекомендации по монтажу, которые помогут избежать ошибок на этапе проектирования.

Заключение

Разделение сигнальных и силовых трасс — это не просто техническая деталь, а критически важный элемент, обеспечивающий надёжность и точность работы системы топливораздатки. При проектировании проекта с контроллером Квота важно соблюдать все правила разделения трасс, чтобы избежать сбоев в учёте и обеспечить долговечность оборудования.

Если вы планируете внедрение системы контроля топлива на ТРК, обратитесь в Гарвекс — мы предоставим полную поддержку с проектирования до монтажа и настройки.

Уточните детали у менеджера Гарвекс — по запросу.
