Gilbarco SK700 на мини-АЗС: учёт топлива через АЗС-Онлайн

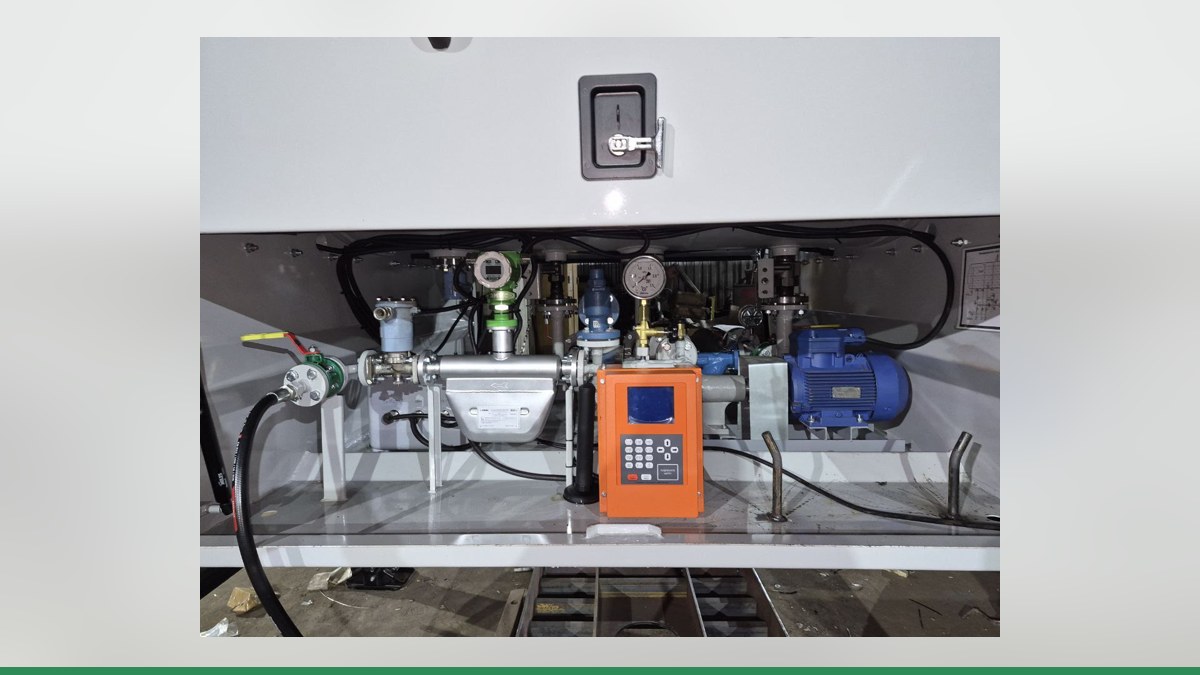

Колонка Gilbarco SK700 — надёжное, проверенное годами оборудование, которое до сих пор работает на многих ведомственных заправках и мини-АЗС. Но с годами владельцы сталкиваются с вопросом: как наладить современный цифровой учёт топлива, привязать выдачу к картам или лимитам и получать отчёты удалённо, не заменяя саму колонку? Решение есть — интеграция с контроллерами учёта топлива «Квота» и облачным сервисом АЗС-Онлайн. Рассмотрим, какие варианты подключения Gilbarco SK700 возможны по опыту инженеров Гарвекс.

Почему Gilbarco SK700 — частый гость на ведомственных заправках

Модель SK700 выпускалась с 2002 года в Германии (завод в Зальцкоттене) и предлагалась в исполнении на 2, 4, 6, 8 и до 12 шлангов. Расход — 40, 70 или 120 литров в минуту. Колонка оснащена поршневым счётчиком C+ Meter или Ecometer, насосным блоком Blackmer GDP и цифровыми пропорциональными клапанами, управляемыми программно. Электроника Sandpiper вынесена в отдельный герметичный блок IP67 над гидравликой — там находятся плата управления насосом, плата клапанов, импульсный датчик (пульсер) и служебный порт RS232.

Для связи с внешними системами SK700 использует протокол Gilbarco 2Wire (двухпроводная токовая петля) или IFSF-Lon. В более поздних версиях SK700-II дополнительно могли устанавливаться платы ER3, ATCL и PUMA LAN. Однако при попытке подключить контроллер Квота к шине 2Wire или IFSF напрямую — совместимость не подтверждена. Поэтому инженеры Гарвекс рассматривают два других, полностью рабочих пути.

Два пути к единому учёту

Первый путь — прямое подключение контроллера к импульсному датчику колонки, пускателю насоса и клапанам. Второй — замена штатной платы управления на плату ТРК Гарвекс. Выбор зависит от состояния электроники колонки и доступа к её узлам.

Прямое подключение: просто и надёжно

Этот вариант подходит, если на колонке исправен импульсный датчик (пульсер) и есть возможность добраться до его сигнальных проводов, а также до цепей управления насосом и клапаном.

Контроллеры Квота-2 или Квота-3 могут напрямую: - Считывать импульсы с генератора колонки (в настройке задаётся коэффициент «импульсов на литр»). - Включать и выключать насос через собственное реле. - Управлять электромагнитным клапаном (основным и при необходимости — клапаном снижения расхода). - Следить за датчиком пистолета (нормально замкнутый или нормально разомкнутый контакт).

На один контроллер Квота-2 или Квота-3 подключается один полноценный пост с двухканальным счётчиком импульсов и возможностью управления клапаном снижения расхода или два упрощённых поста с одноканальным счётчиком (без разделения на основной и малый клапан).

Важно: при прямом подключении никакие протоколы не используются — только обычные провода от пульсера, пускателя, клапанов и датчика пистолета. Это упрощает монтаж и диагностику.

Замена платы управления: если электроника устарела

Если штатная плата Sandpiper вышла из строя или не поддаётся настройке, альтернатива — установить плату управления ТРК Гарвекс. Она полностью берёт на себя функции управления насосом, клапанами, генераторами импульсов, дисплеем и кнопками колонки. Настройка осуществляется через встроенное меню и по Wi-Fi.

Подбор платы и схема замены определяются только после осмотра колонки инженерами Гарвекс — вскрытия гидравлики не требуется, достаточно фотографий шильдика и электронного блока. Во всех случаях после вмешательства в электронику, влияющую на учёт, необходима поверка — уточните этот момент у инженеров.

Какой вариант выбрать — сводная таблица

Как подключить и настроить учёт

Процесс перевода Gilbarco SK700 на учёт через АЗС-Онлайн укладывается в пять шагов. Выполнять их рекомендуется совместно с инженерами Гарвекс.

1. Пришлите фото шильдика и платы колонки. Инженеры определят, какой вариант подключения возможен на вашей модификации. Для SK700 принципиально важно — какое поколение электроники (SK700 или SK700-II) и какой пульсер установлен.

2. Настройка поста в контроллере Квота. В зависимости от выбранной схемы задаётся тип поста (прямое подключение или RS-485), коэффициент импульсов, параметры насоса, клапана и датчика пистолета. Для прямого подключения также указывается адрес устройства (если колонок несколько).

3. Пробный налив в мерник. После физического подключения проводится контрольный отпуск топлива в мерную ёмкость. По его результатам корректируется коэффициент импульсов на литр — это обеспечивает точность учёта.

4. Настройка связи и проверка передачи данных. Контроллер передаёт заправки на сервер АЗС-Онлайн через GSM (SIM-карта) или проводную сеть. Если связь временно пропадает, заправки сохраняются в энергонезависимой памяти и отправляются позже.

5. Заведение водителей, карт и лимитов. В личном кабинете АЗС-Онлайн вы настраиваете: авторизацию по картам или пин-кодам, лимиты на водителя и группу, удалённый запуск колонки, контроль уровня в резервуарах (через датчики уровня), отчёты по топливу за любой период и интеграцию с 1С.

Вывод

Gilbarco SK700 не теряет актуальности на современных мини-АЗС и ведомственных заправках. С помощью контроллеров Квота-2, Квота-3 или Квота-Р (в паре с «Квота-2/3») вы получаете полноценный автоматизированный учёт без замены колонки. А облачный сервис АЗС-Онлайн даёт удалённый контроль, ограничение выдач и прозрачную аналитику.

Какой вариант подойдёт именно вам — прямая интеграция импульсов или замена платы — решат инженеры Гарвекс после анализа вашей колонки. Отправьте фото шильдика и платы Gilbarco SK700 через форму на сайте «Гарвекс» — это займёт пять минут и даст точный ответ со схемой подключения и списком необходимого оборудования.
