Отсчётные устройства ЭЦТ 1-5 и ЭЦТ 1-16К встречаются на колонках «Нара» без интерфейса RS-485. Оба устройства работают с импульсным управлением: ЭЦТ 1-5 — пятиразрядное, ЭЦТ 1-16К — шестнадцатиразрядное. Если нужно подключить такую колонку к учёту топлива, возможны разные решения: прямое подключение к контроллеру «Квота» по импульсам либо замена электроники. Выбор зависит от конкретной колонки, её схемы и состояния платы — универсальную совместимость заранее обещать нельзя.
Что важно знать об ЭЦТ 1-5 и ЭЦТ 1-16К
Эти отсчётные устройства не имеют RS-485. В документации для них указана работа с контроллерами управления, в том числе Сапсан 2.1–2.3 и Доза-У2.1. Для ЭЦТ 1-16К сохранены прошивки серий 21хх, 22хх, 41хх и 42хх для ЖКИ и светодиодных табло.
Отсутствие RS-485 важно учитывать при планировании модернизации. Подключить устройство к «Квоте» как колонку с собственной электроникой, которая обменивается данными по RS-485, нельзя просто настройкой контроллера: сначала необходимо определить, как устроена конкретная колонка и какие сигналы доступны.
При прямом подключении протоколы не используются. «Квота» считает импульсы, управляет исполнительными устройствами через реле и следит за датчиком пистолета. RS-485 относится к другому варианту: колонка сохраняет собственную электронику, а контроллер обменивается с ней данными по линии. Протоколы разных производителей не являются взаимозаменяемыми.
Три варианта модернизации
| Вариант | Как работает | Что проверить |
|---|---|---|
| Прямое подключение к «Квоте» | Контроллер считает импульсы генератора, управляет насосом и клапаном через реле | Возможность подключить импульсный выход и исполнительные устройства по схеме конкретной колонки |
| Управление по RS-485 | Колонка со своей электроникой считает отпуск, «Квота» разрешает налив, задаёт дозу и получает результат | Модель платы и возможность обмена данными; совместимость старых отсчётных устройств не подтверждена |
| Замена электроники | Вместо старой платы устанавливается плата управления ТРК Гарвекс | Конструкция колонки и возможность подобрать плату после осмотра |
Прямое подключение к «Квоте»
Этот вариант рассматривают, если колонку можно подключить по импульсам и есть возможность управлять её насосом, клапаном и датчиком пистолета. Контроллеру задают коэффициент импульсов на литр, а затем проверяют учёт на пробном наливе в мерник. Протокол RS-485 в такой схеме не применяется.

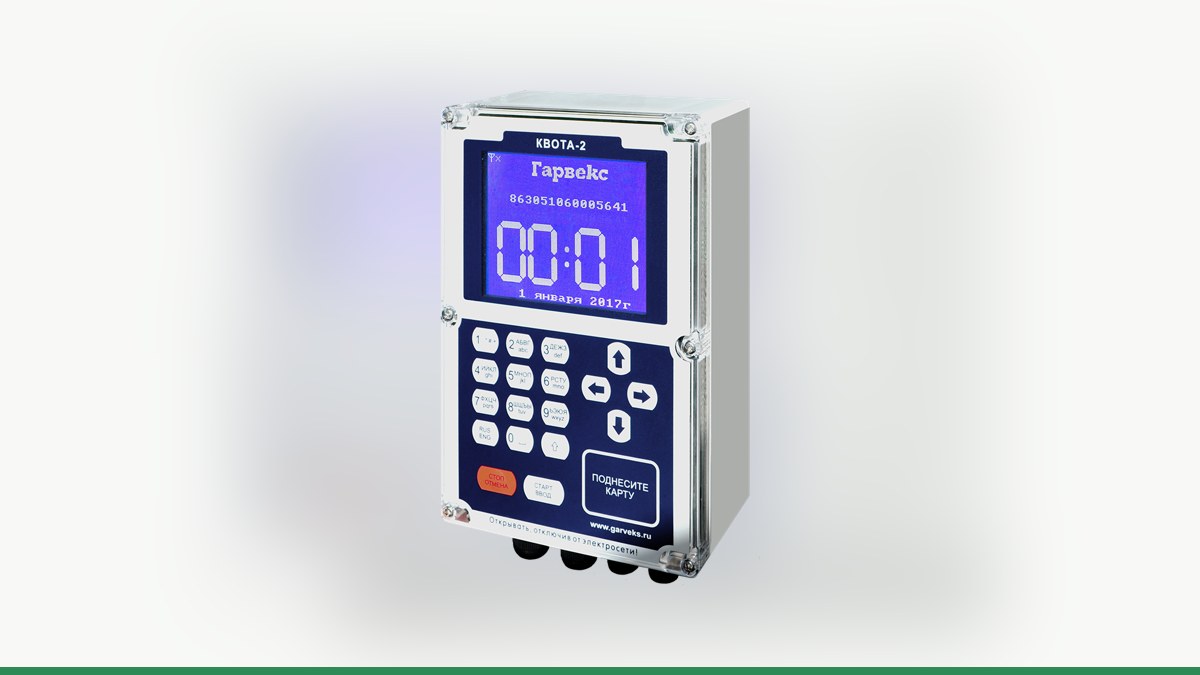

Число и тип постов зависят от контроллера и конфигурации: для «Квоты» предусмотрены полноценный пост с двухканальным счётчиком импульсов и клапаном снижения расхода либо упрощённые посты с одноканальным счётчиком. Подробности о возможностях моделей — на страницах контроллера Квота-2 и контроллера Квота-3.
Проверка RS-485
Наличие RS-485 у контроллера не означает, что к нему можно подключить любое отсчётное устройство по этой линии. У старых ЭЦТ 1-5 и ЭЦТ 1-16К интерфейса RS-485 нет, а совместимость с протоколом конкретной платы не подтверждена. Если в колонке установлена другая электроника, возможность связи проверяют по модели платы и документации.
Поэтому до выбора схемы нужно выяснить, какая плата фактически стоит в колонке и как она подключена. Настройки линии и совместимость определяют инженеры Гарвекс по паспорту или фотографиям оборудования.
Замена платы управления
Если существующая электроника устарела или не подходит для выбранной схемы учёта, можно рассмотреть замену на плату управления ТРК Гарвекс. Она управляет насосом, клапанами, генераторами импульсов, дисплеем и кнопками колонки. Подбор делают после осмотра: конструкция и состав оборудования у конкретной ТРК могут различаться.
Замена платы — не автоматическая гарантия совместимости всей колонки с контроллером. До работ нужно проверить, какие узлы установлены, как выполнены соединения и возможно ли подключить их по выбранной схеме.
Как подключить и настроить учёт
- Соберите данные о колонке. Сфотографируйте шильдик, отсчётное устройство и плату так, чтобы были видны обозначения и разъёмы. Если есть паспорт или электрическая схема, приложите их.
- Передайте материалы инженерам Гарвекс. По осмотру или документации они определят, подходит ли прямое подключение, требуется ли дополнительная проверка RS-485 или стоит рассмотреть замену платы.
- Согласуйте схему и подключение. Для прямого варианта важны импульсный выход и цепи управления. Для варианта с RS-485 проверяют модель электроники; для замены подбирают плату под колонку.
- Настройте пост в «Квоте». В зависимости от схемы задают тип поста и нужные параметры учёта либо настраивают связь с колонкой. Подключения выполняют при обесточенном оборудовании.
- Проверьте отпуск топлива. После настройки проводят пробный налив в мерник и при необходимости корректируют коэффициент учёта. Затем проверяют работу исполнительных устройств и передачу заправок в систему учёта.
- Подключите онлайн-учёт, если он нужен. «Квота» может передавать данные в сервис АЗС-Онлайн, где доступны учёт заправок и инструменты управления топливом.
Что выбрать владельцу мини-АЗС
Если схема колонки позволяет использовать импульсы и управлять её исполнительными устройствами, можно рассмотреть прямое подключение к «Квоте». Если важно сохранить электронику с RS-485, сначала нужна проверка именно установленной платы: для ЭЦТ 1-5 и ЭЦТ 1-16К такая совместимость не подтверждена. Когда плата устарела или не подходит, обсуждают её замену.
После вмешательства в электронику колонки, влияющую на учёт, нужна поверка — уточните у инженеров Гарвекс.
Для подбора решения отправьте инженерам Гарвекс фото шильдика и платы колонки, а также паспорт или схему, если они есть. По этим материалам можно определить, какой вариант модернизации стоит рассматривать.
